- Número de ejes : 8
- Número de husillos : 2
HUSILLO PRINCIPAL
- Diámetro máximo en barra : 20 [mm]
- Longitud maxi de mecanizado : 210 [mm]
- Velocidad del husillo : 12000 [Rev./min]
- Potencia de husillo : 3.7 |kW]
- Precisión de indexación eje C : 0.001 [°]
CONTRA-HUSILLO
- Diámetro máximo en barra : 20 [mm]
- Velocidad del husillo : 12000 [Rev./min]
- Potencia de husillo : 3.7 |kW]
- Precisión de indexación eje C : 0.001 [°]
- Número de peines : 2
PEINE 1
- Número de posiciones : 8
- Número de posiciones motorizadas : 3
- Velocidad herramientas giratorias : 8000 [Rev./min]
PEINE 2
- Número de posiciones : 5
- Número de posiciones motorizadas : 2
APARATO A EXTREMIDAD
- Número de posiciones : 11
CONTRA OPERACIÓN
- Número de posiciones : 16
- Número de posiciones motorizadas : 4
- Velocidad herramientas giratorias : 8000 [Rev./min]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
Equipamiento

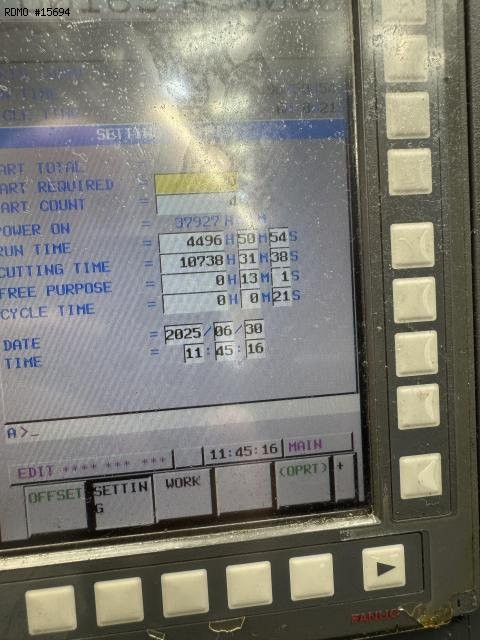

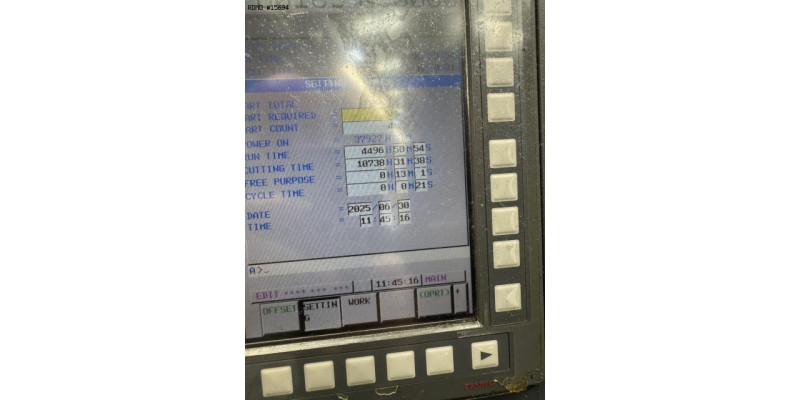

- CNC : Fanuc 31i-model A
- Motor de herramienta giratoria sobre : S11,S21,S51
- Cañón giratorio
- Recuperador de piezas
- Cinta transportadora de piezas
- Descarga de pieza
- Transportador de virutas
- Recipiente de riego

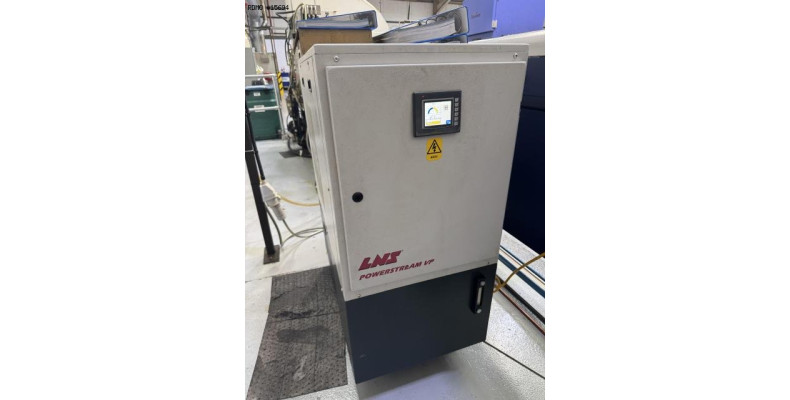

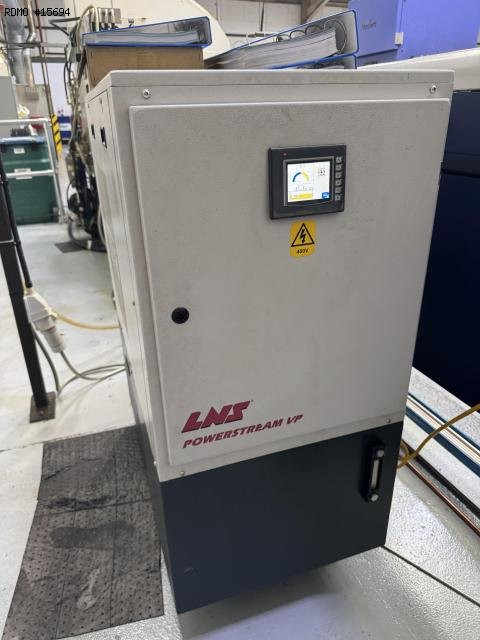

* con bomba de alta presión : LNS POWERSTREAM VP 70 [bares]

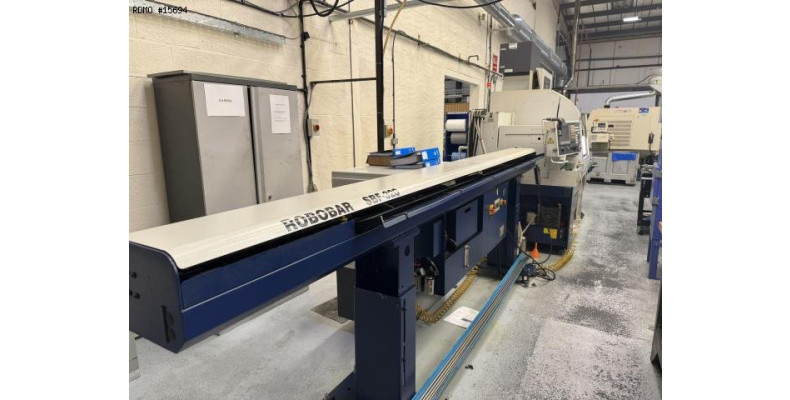

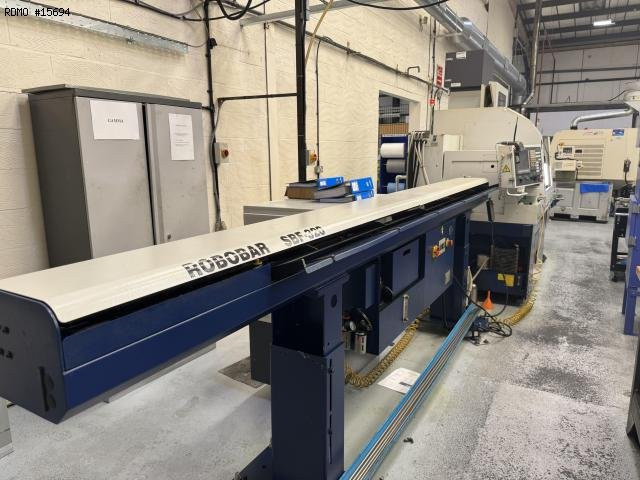

- Cambio de sentido : TORNOS SBF320
- Transformador eléctrico
- Número de porta-herramientas giratorias : 13
