- Número de ejes : 8
- Número de husillos : 2
HUSILLO PRINCIPAL
- Diámetro máximo en barra : 20 [mm]
- Longitud maxi de mecanizado : 200 [mm]
- Velocidad del husillo : 10000 [Rev./min]
- Potencia de husillo : 2.2/3.7 |kW]
- Precisión de indexación eje C : 0.001 [°]

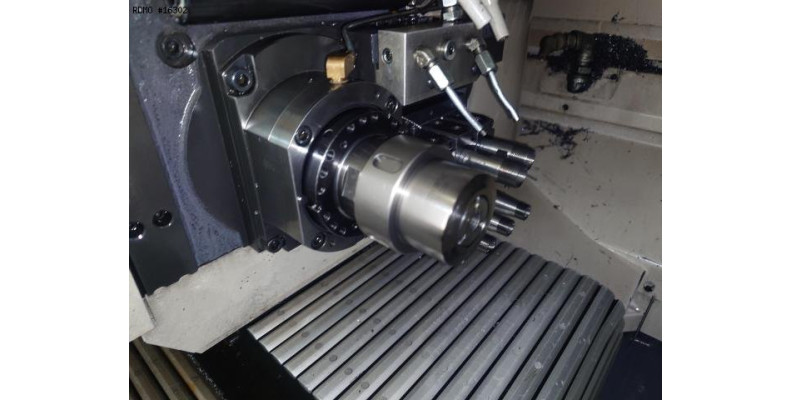

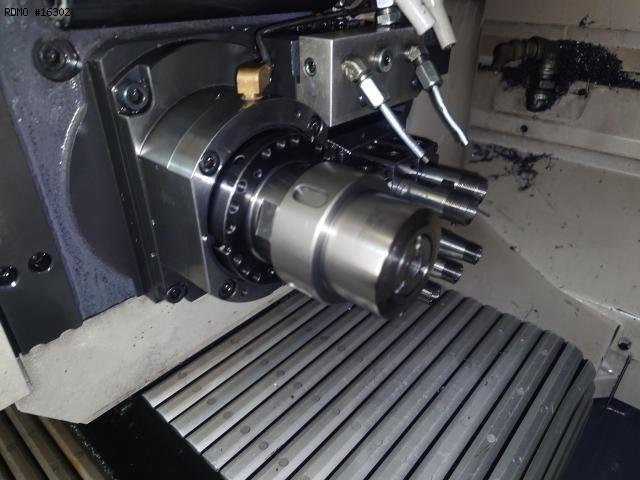

CONTRA-HUSILLO
- Diámetro máximo en barra : 20 [mm]
- Velocidad del husillo : 10000 [Rev./min]
- Potencia de husillo : 0.75/2.2 |kW]
- Precisión de indexación eje C : 0.001 [°]

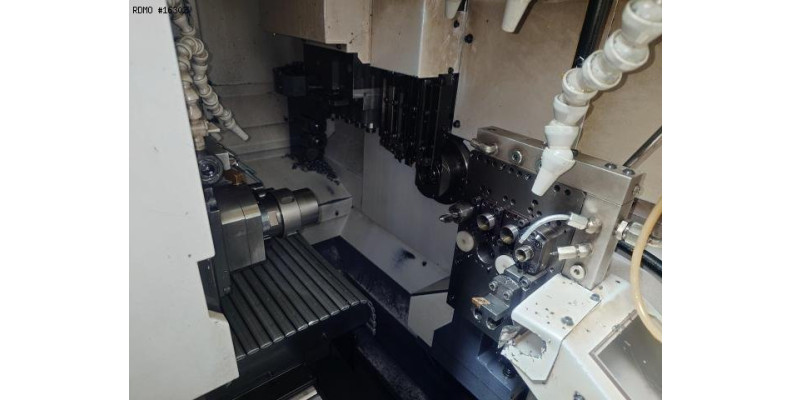

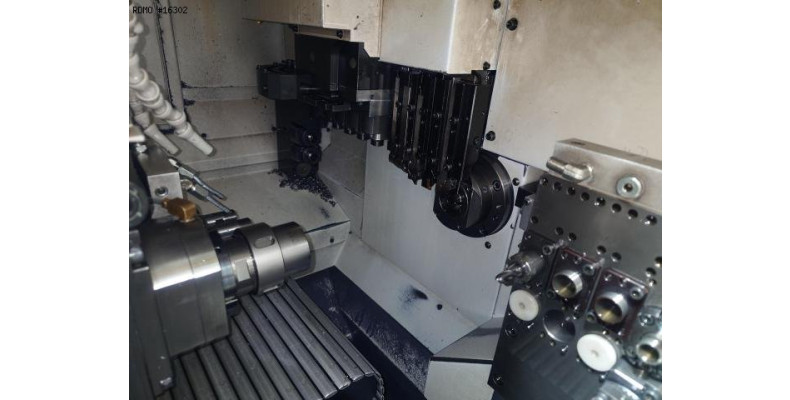

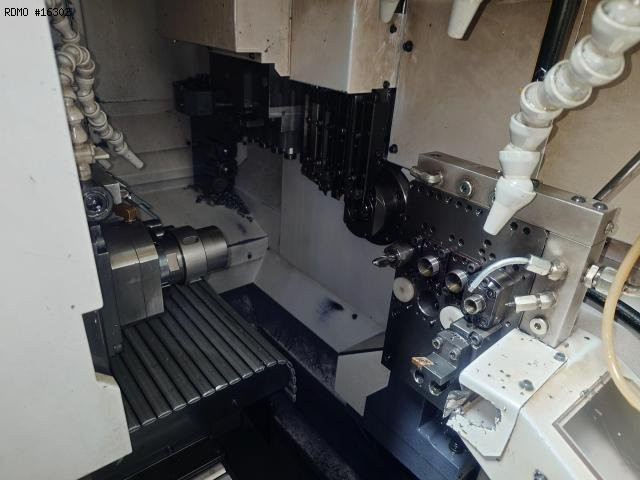

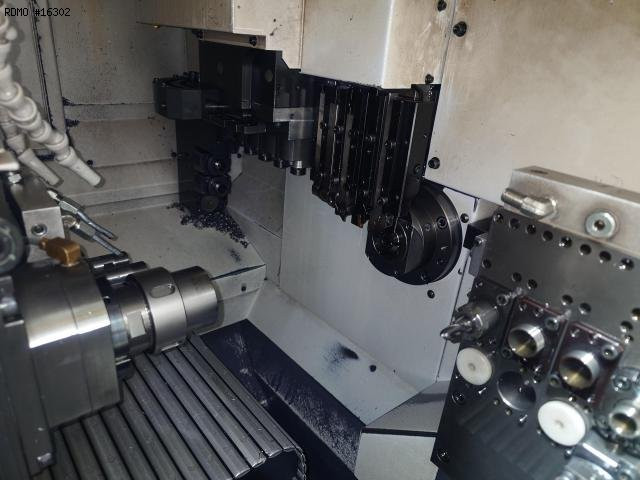

PEINE 1
- Número de posiciones : 9
- Número de posiciones motorizadas : 4
- Velocidad herramientas giratorias : 9000 [Rev./min]
- Potencia herramientas giratorias : 2.2 |kW]
APARATO A EXTREMIDAD
- Número de posiciones : 6 + 3
- Número de posiciones motorizadas : 3
- Velocidad herramientas giratorias : 7500 [Rev./min]
- Potencia herramientas giratorias : 0.75 |kW]
CONTRA OPERACIÓN
- Número de posiciones : 8
- Número de posiciones motorizadas : 4
- Velocidad herramientas giratorias : 7500 [Rev./min]
- Potencia herramientas giratorias : 0.75 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 200 [V]
- Potencia instalada : 7.3 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 2.120 x 1.220 [mm]
- Altura máquina : 1.835 [mm]
- Peso de la máquina : 2.350 [Kg]
HORAS MÁQUINA

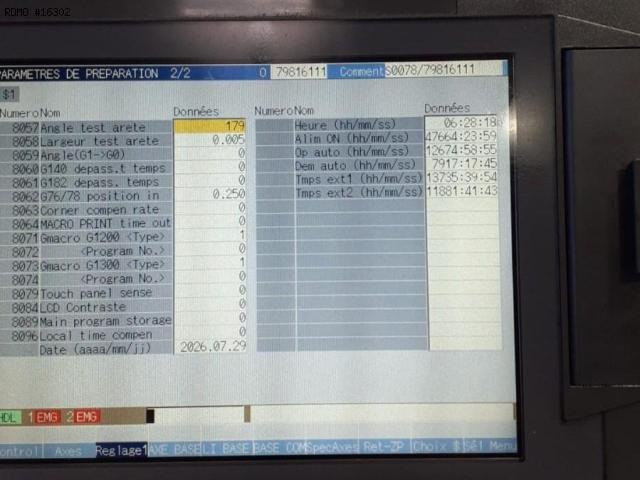

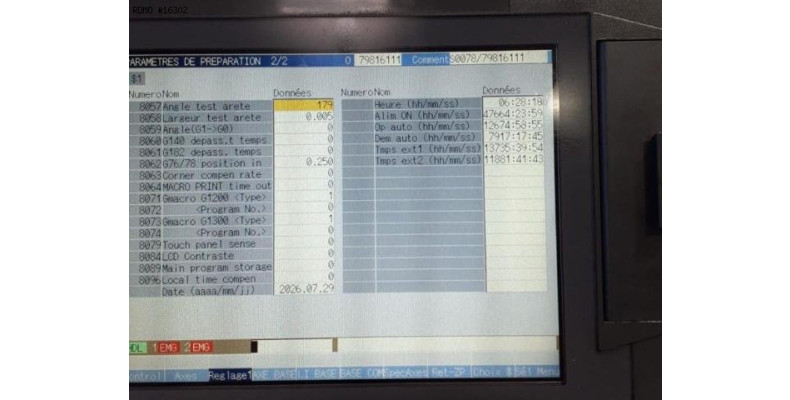

- Horas de trabajo : 12674 [h]
Equipamiento

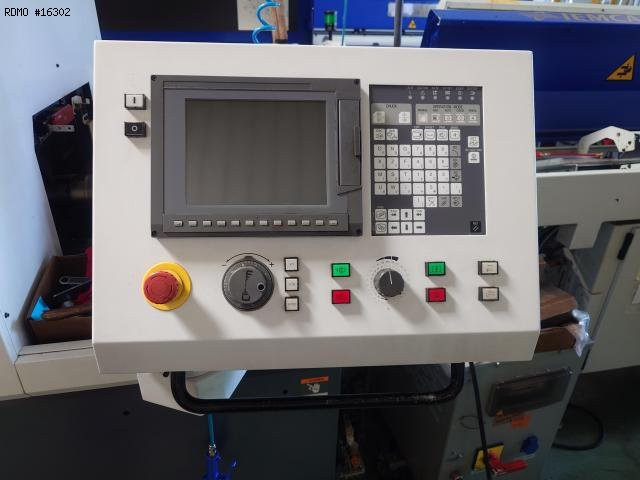

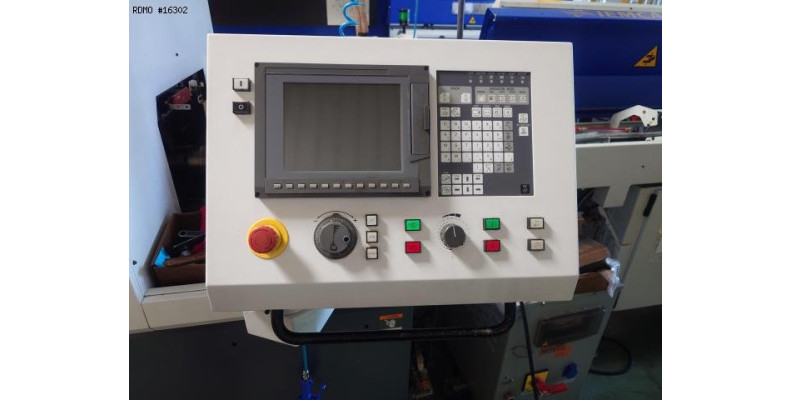

- CNC : Mitsubishi MELDAS M70LPC-VU
- Lámpara de estado 3 colores
- Cañón giratorio
- Descarga de pieza
- Recuperador de piezas
- Cinta transportadora de piezas
- Transportador de virutas : LNS TURBO MF3

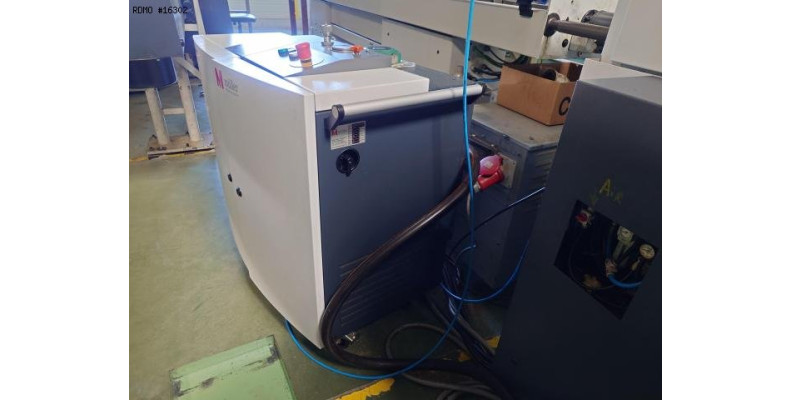

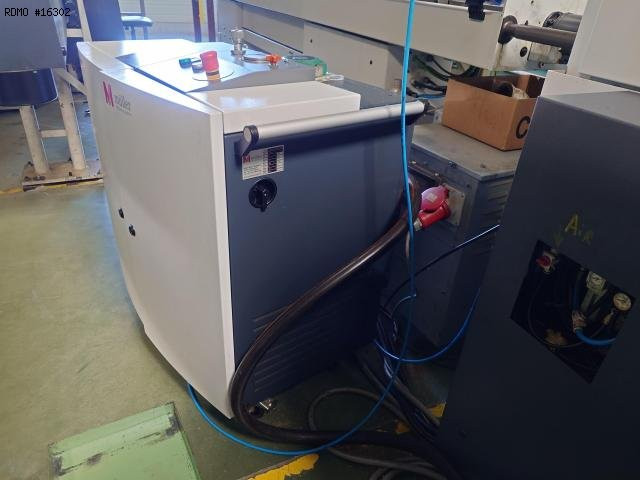

- Recipiente de riego : MÜLLER COMBILOOP
* con bomba de alta presión : 100 [bares]

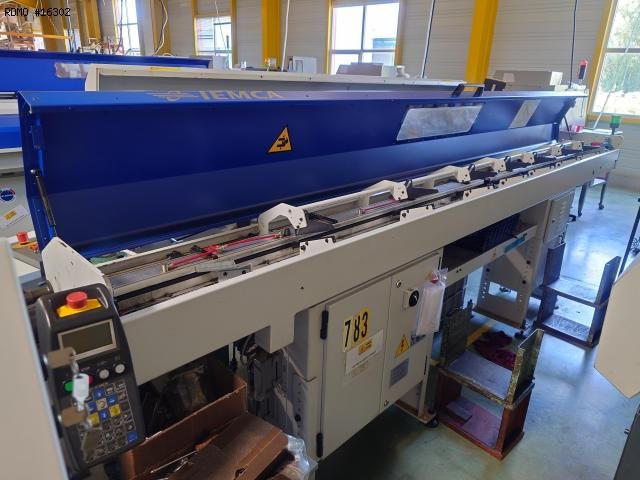

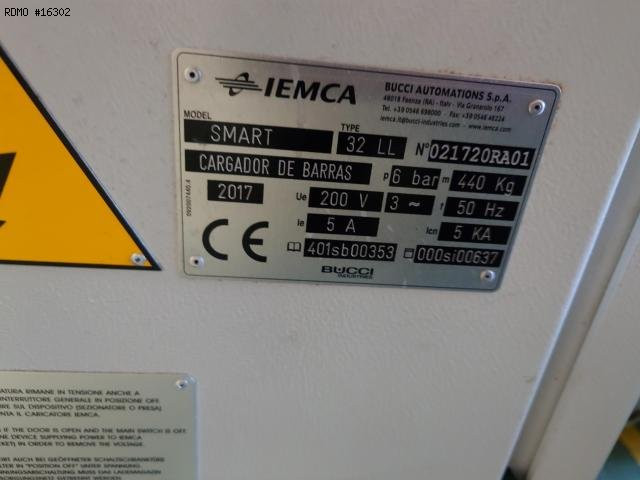

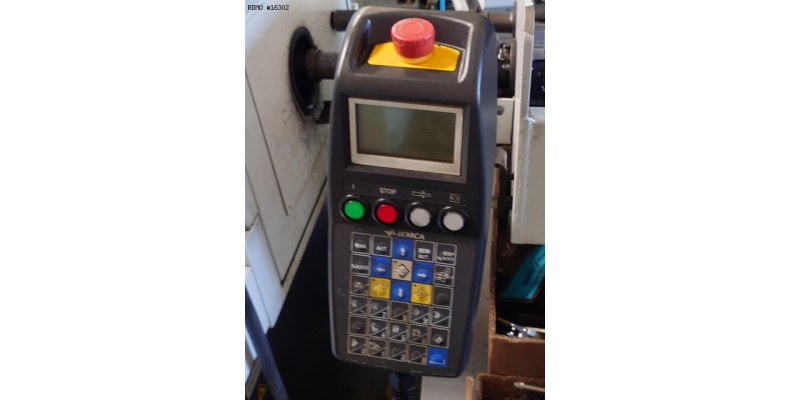

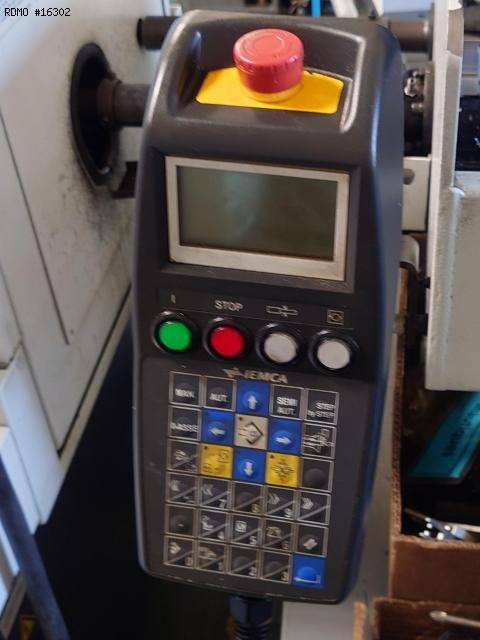

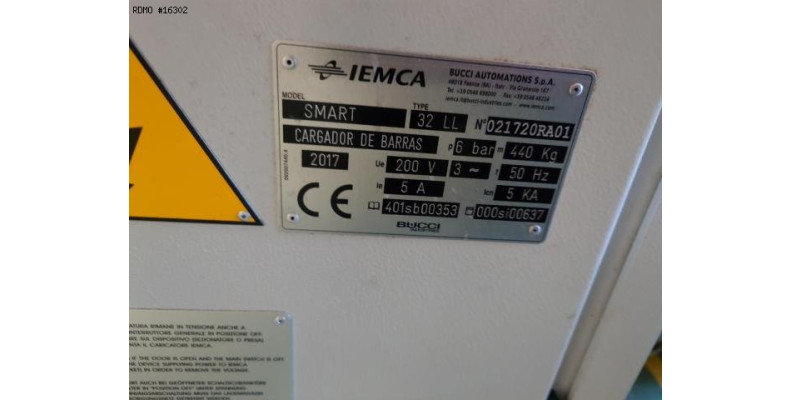

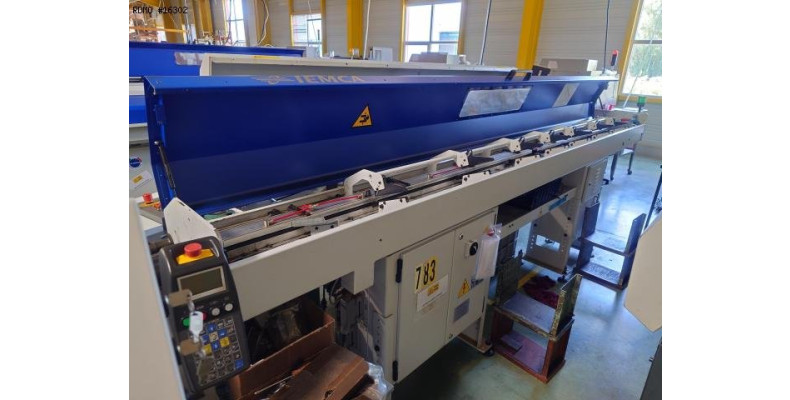

- Cambio de sentido : IEMCA SMART 32 LL

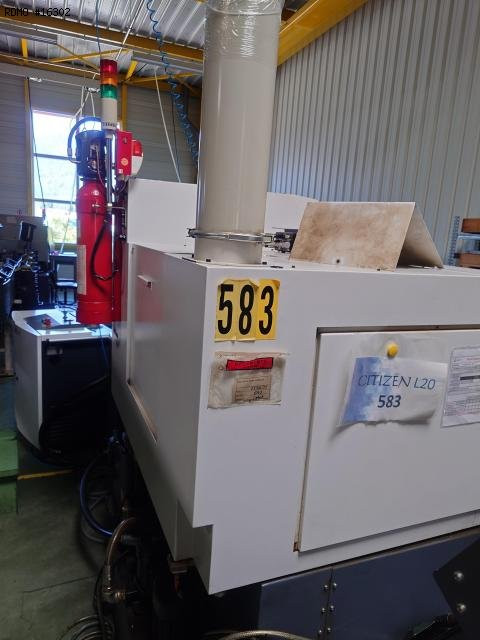

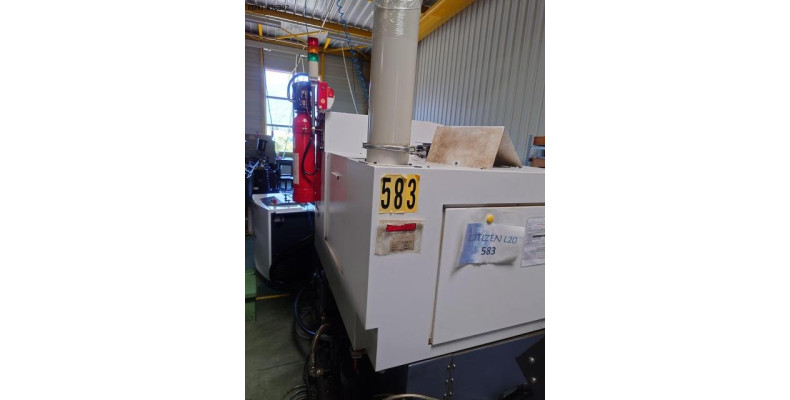

- Sistema contraincendios *
* NB: sin garantía de funcionamiento.Mandarlo controlar por un organismo calificado del comprador.
- Transformador eléctrico
