- Número de ejes : 5
- Número de husillos : 3
HUSILLO PRINCIPAL
- Potencia de husillo : 11 |kW]
- Velocidad del husillo : 6000 [Rev./min]
- Diámetro máximo en barra : 52 [mm]
- Precisión de indexación eje C : 0.0001 [°]

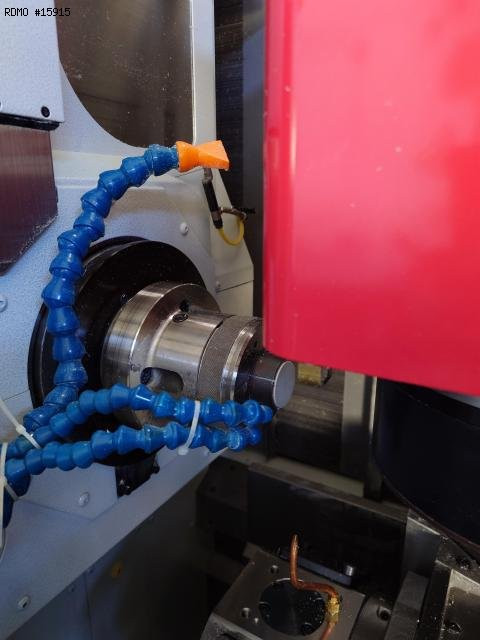

CONTRA-HUSILLO
- Potencia de husillo : 7.5 |kW]
- Velocidad del husillo : 6000 [Rev./min]
- Diámetro máximo en barra : 38 [mm]
- Precisión de indexación eje C : 0.0001 [°]

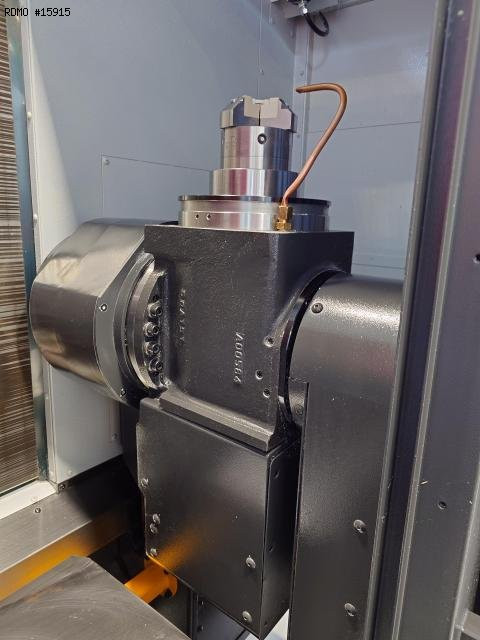

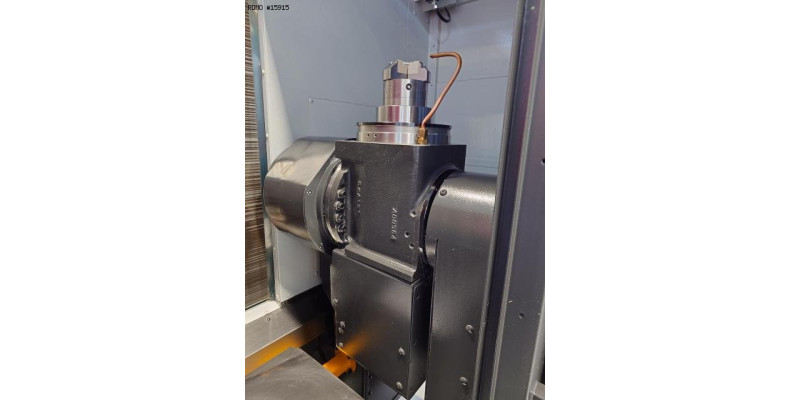

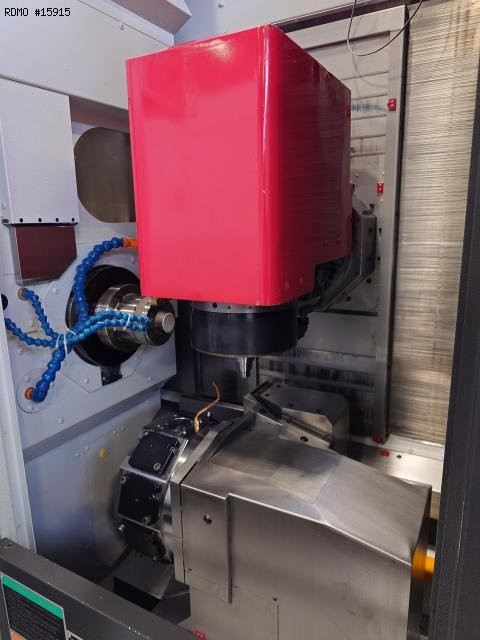

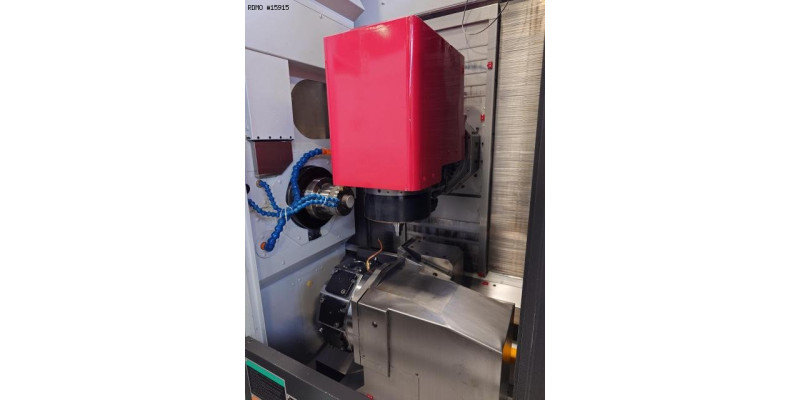

HUSILLO DE TORNEADO FRESADO
- Carrera X/Z : 455/800 [mm]
- Carrera Y : 105 [mm]
- Carrera eje B : 120 [°]
- Precisión de indexación eje B : 0.0001 [°]

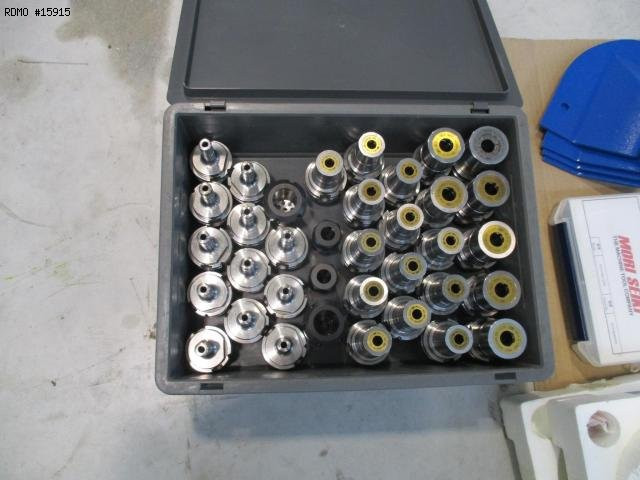

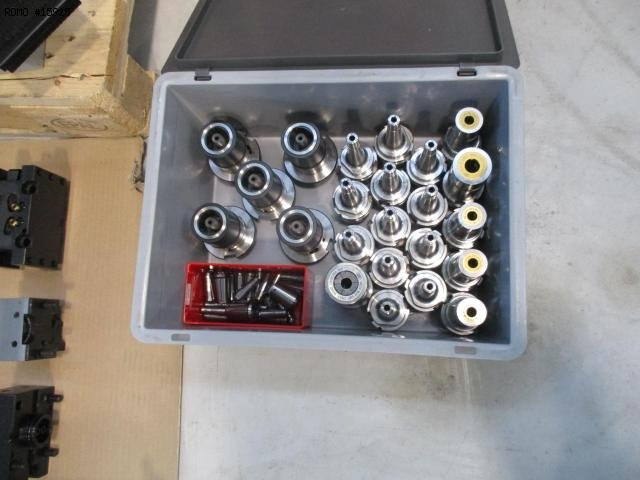

- Tipo de herramienta : HSK50
- Velocidad del husillo : 30000 [Rev./min]
- Potencia de husillo : 9 |kW]
CAMBIADOR DE HERRAMIENTAS
- Capacidad del almacén de herramientas : 76

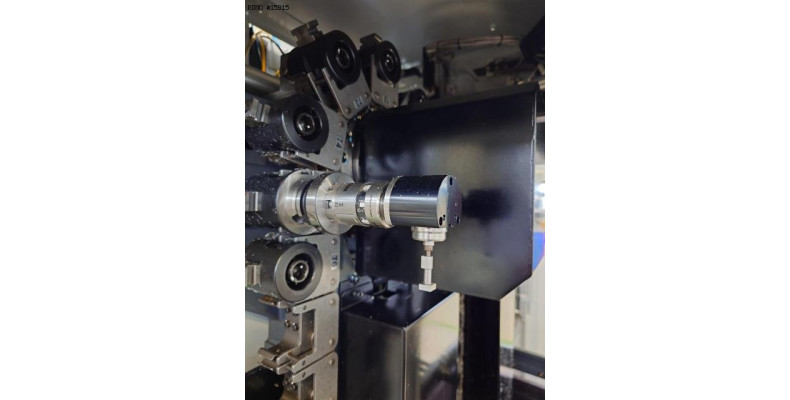

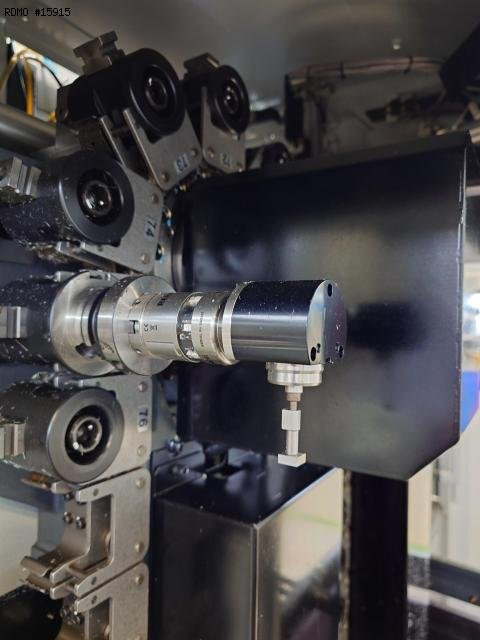

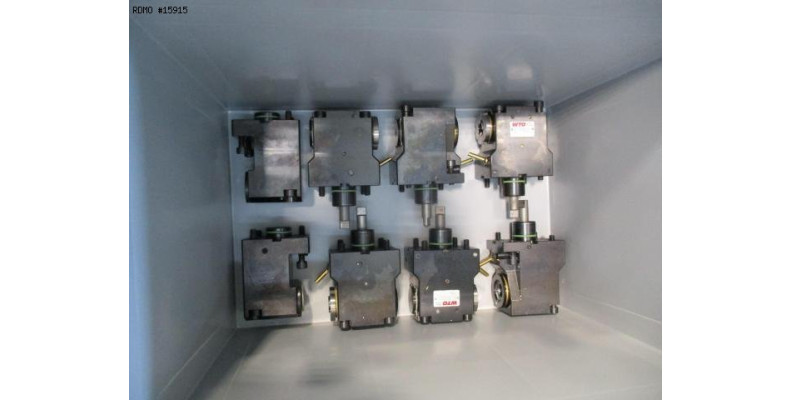

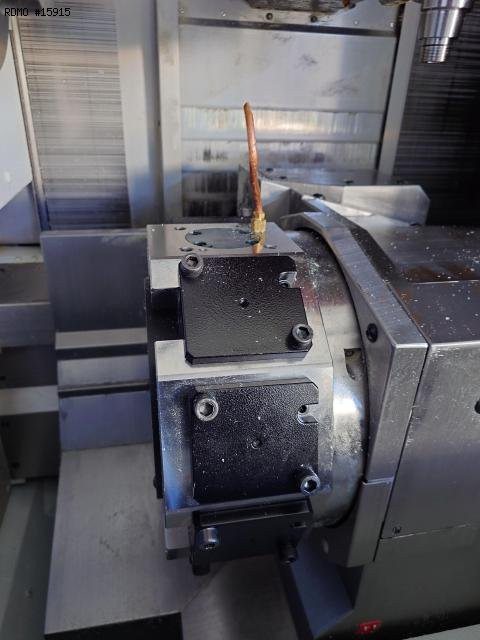

TORRETA INFERIOR
- Número de posiciones : 10
- Número de posiciones motorizadas : 10
- Velocidad herramientas giratorias : 6000 [Rev./min]

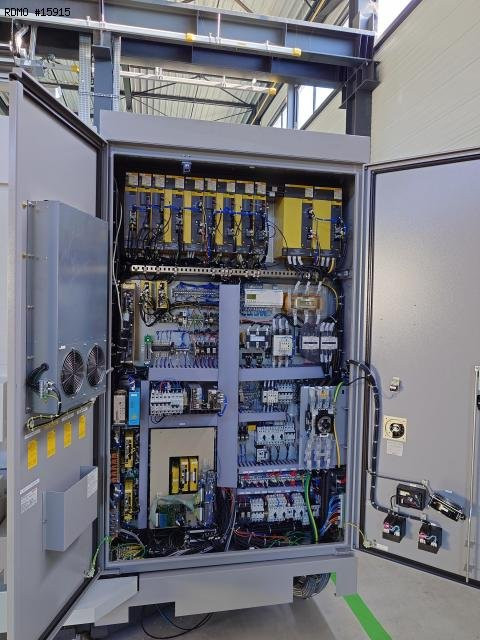

ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 380 [V]
- Potencia instalada : 48 [kVA]
Equipamiento

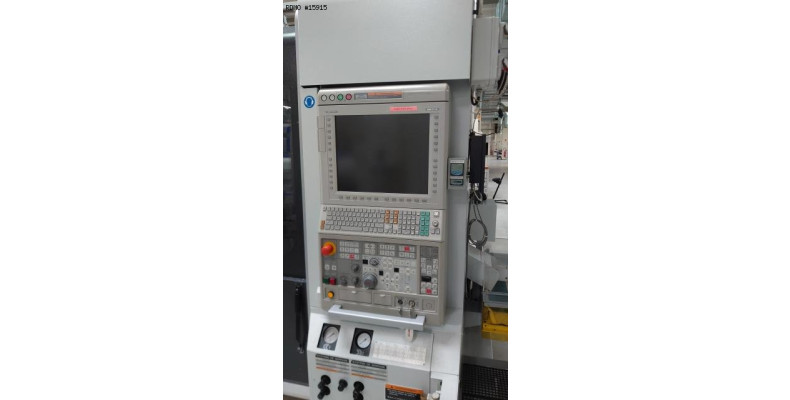

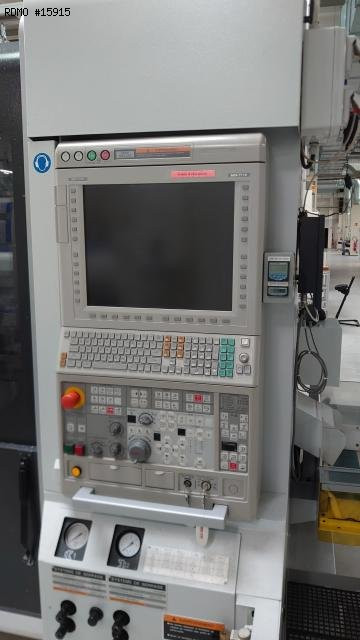

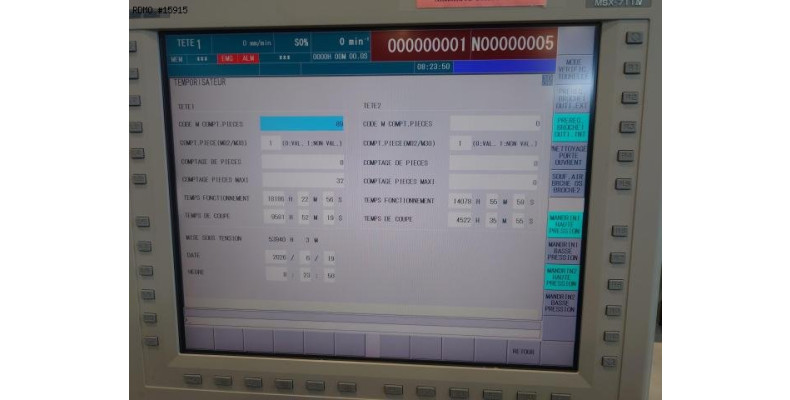

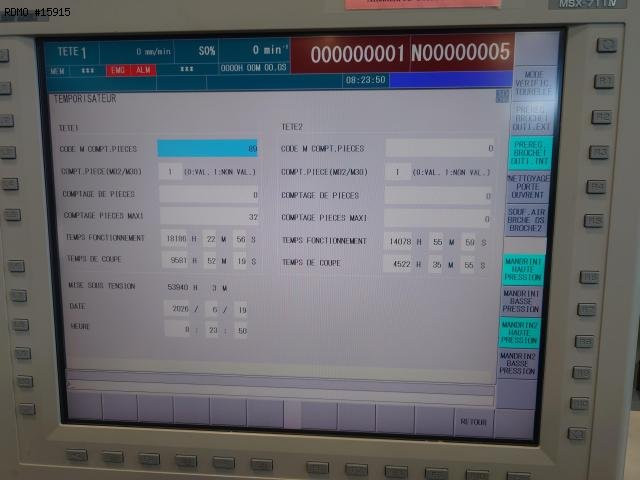

- CNC : FANUC 31i MAPPSIV
- Reglas de medida directa
* Riego centro del husillo
- Función contra punta en el contra husillo
- Palpador herramientas
- Palpador pieza : Renishaw

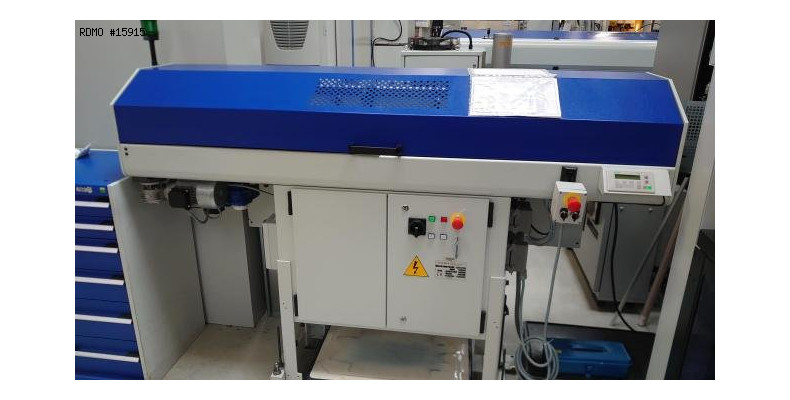

- Cambio de sentido : IEMCA KID 80
- Transformador eléctrico
