- Número de ejes : 11
- Número de husillos : 2

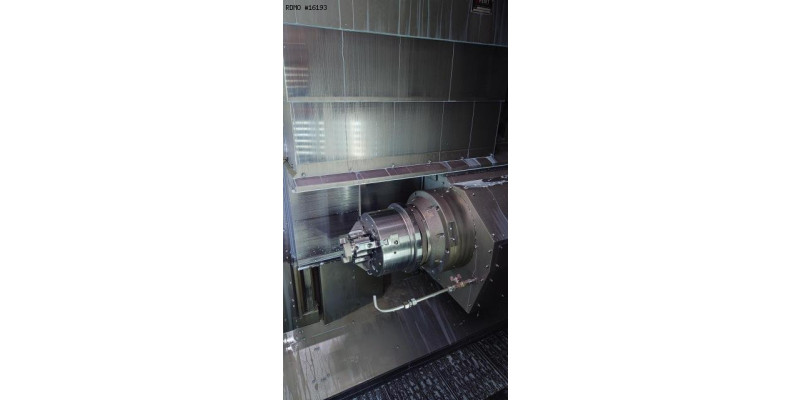

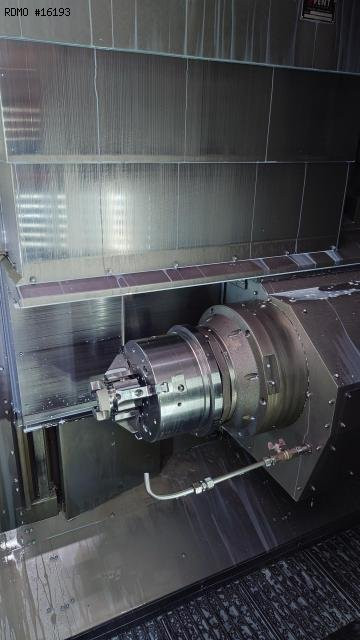

HUSILLO PRINCIPAL
- Potencia de husillo : 47 |kW]
- Velocidad del husillo : 3500 [Rev./min]
- Diámetro máximo en barra : 102 [mm]
- Precisión de indexación eje C : 0.001 [°]

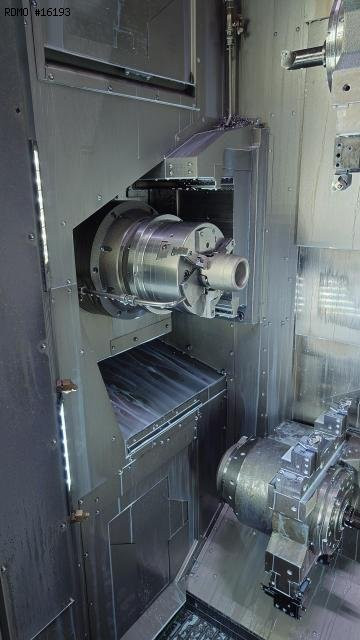

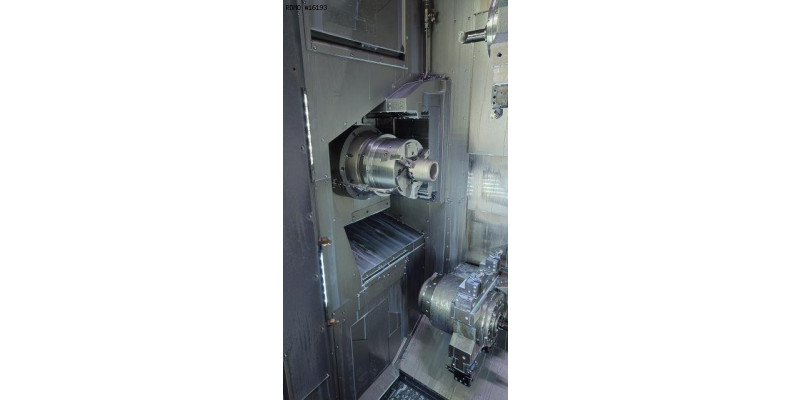

CONTRA-HUSILLO
- Potencia de husillo : 47 |kW]
- Velocidad del husillo : 3500 [Rev./min]
- Diámetro máximo en barra : 102 [mm]
- Precisión de indexación eje C : 0.001 [°]
- Carrera : 610 [mm]

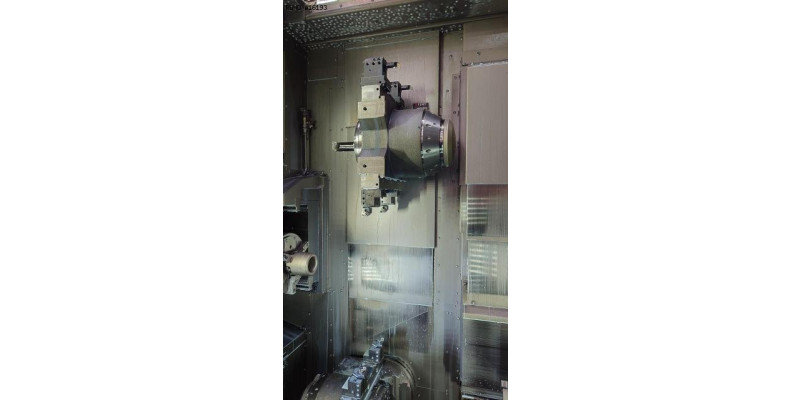

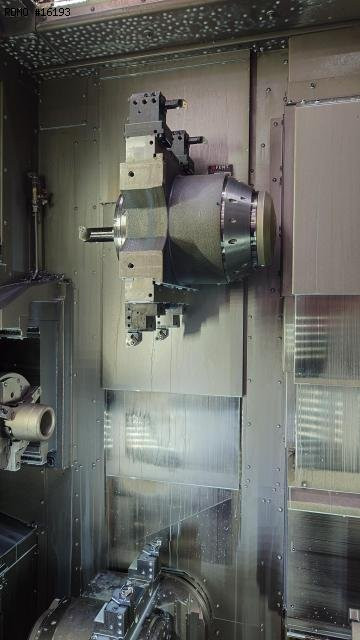

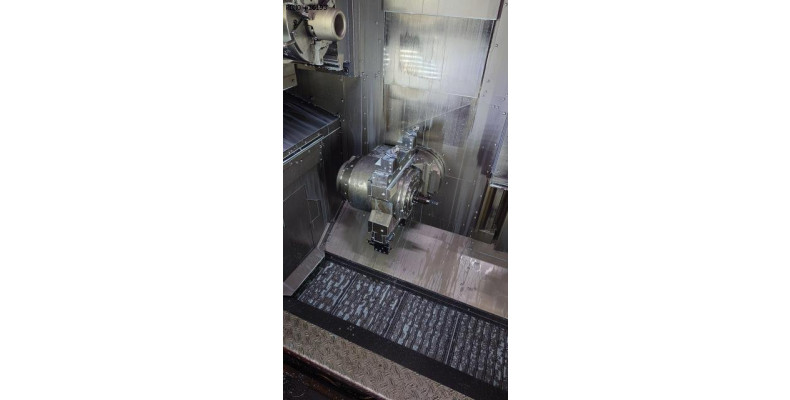

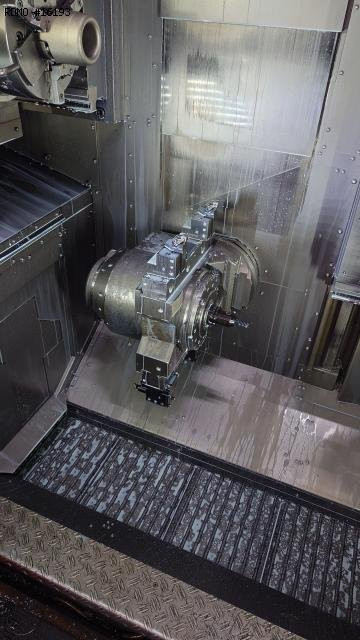

HUSILLO DE TORNEADO FRESADO
- Carrera X : 580 [mm]
- Carrera Y : ± 140 [mm]
- Carrera eje B : 270 [°]
- Precisión de indexación eje B : 0.001 [°]
- Tipo de herramienta : HSK-T63
- Velocidad del husillo : 9000 [Rev./min]
- Potencia de husillo : 24.5 |kW]

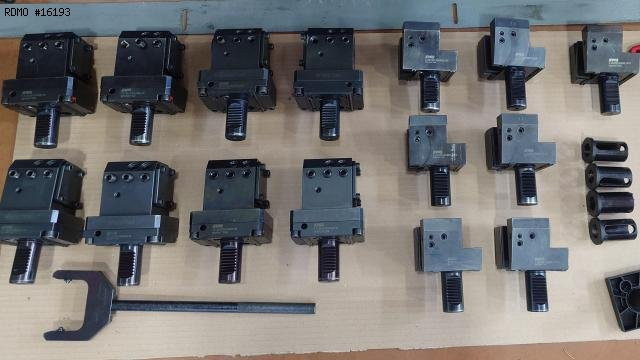

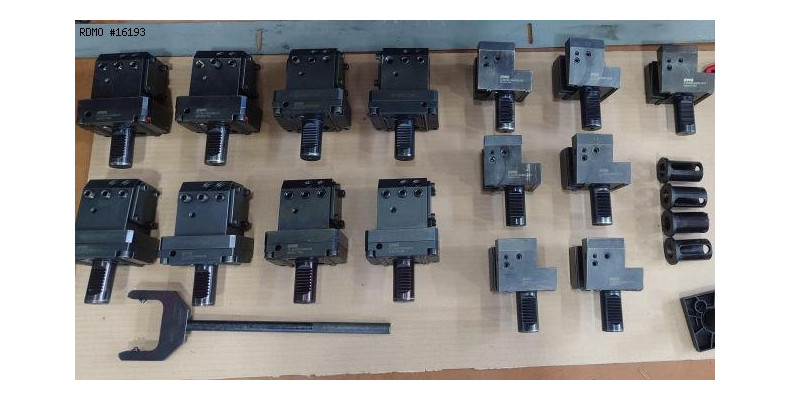

- Herramientas fijas en un husillo de fresado : 6 x VDI30
HUSILLO INFERIOR DE TORNEADO FRESADO
- Carrera Y : ± 140 [mm]
- Carrera eje B : 270 [°]
- Precisión de indexación eje B : 0.001 [°]
- Tipo de herramienta : HSK-T63
- Velocidad del husillo : 9000 [Rev./min]
- Potencia de husillo : 24.5 |kW]
- Herramientas fijas en un husillo de fresado : 6 x VDI30

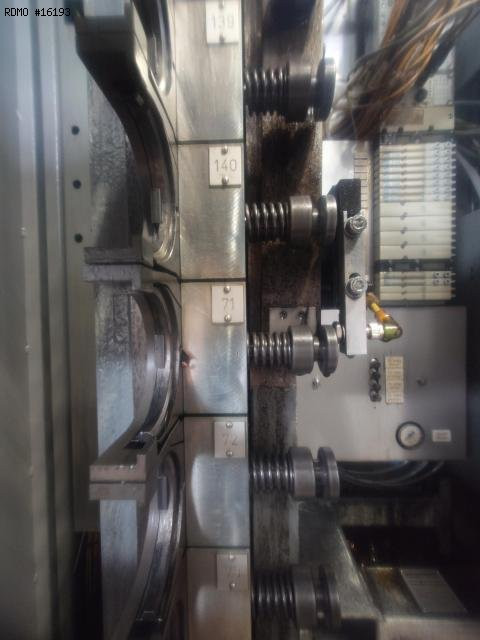

CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur
- Capacidad del almacén de herramientas : 140
- Tiempo para cambiar la herramienta : 6 [seq]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 114 |kW]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 4800x2960 [mm]
- Altura máquina : 3170 [mm]
- Peso de la máquina : 18500 [Kg]

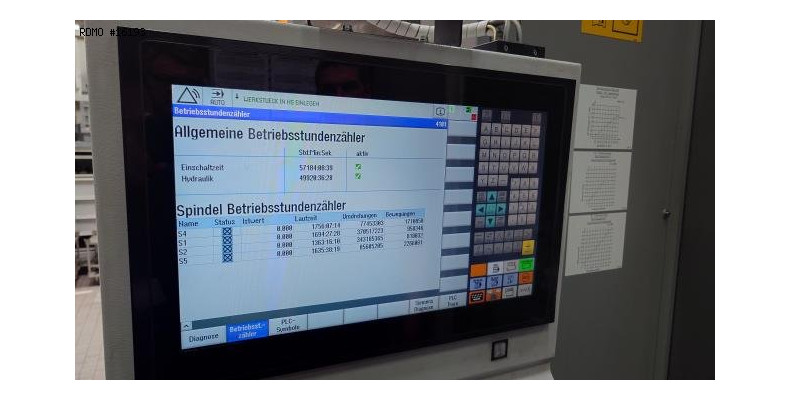

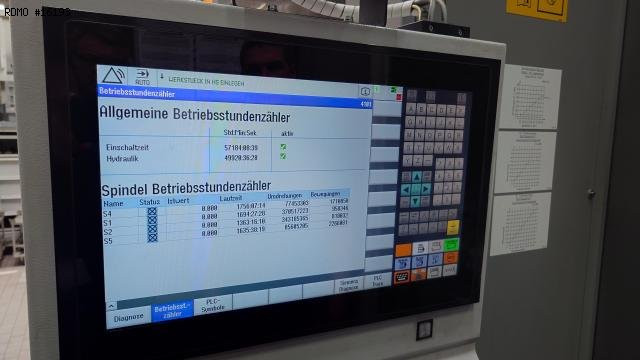

HORAS MÁQUINA
- Horas en tensión : 57184 [h]
- Horas de husillo principal : 1756 [h]
- Horas de husillo torneado-fresado : 1694 [h]
Equipamiento
- CNC : Siemens Sinumerik 840D SL
- Recipiente de riego
* con bomba de alta presión
* con filtración papel
* Riego centro del husillo

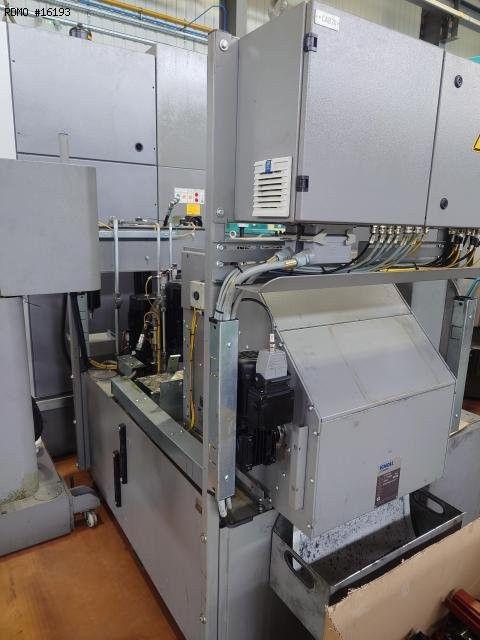

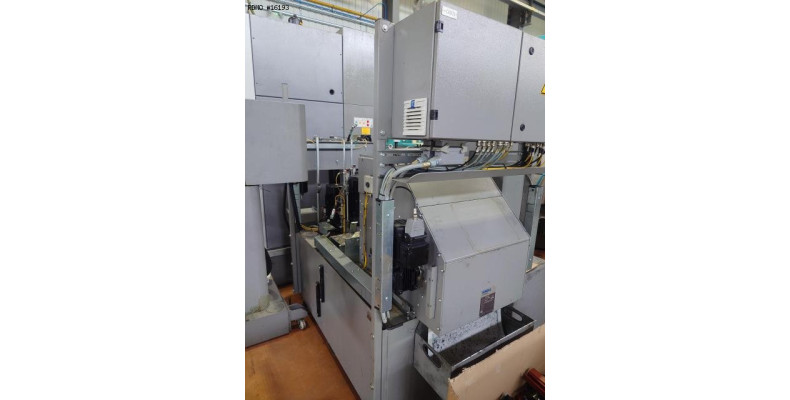

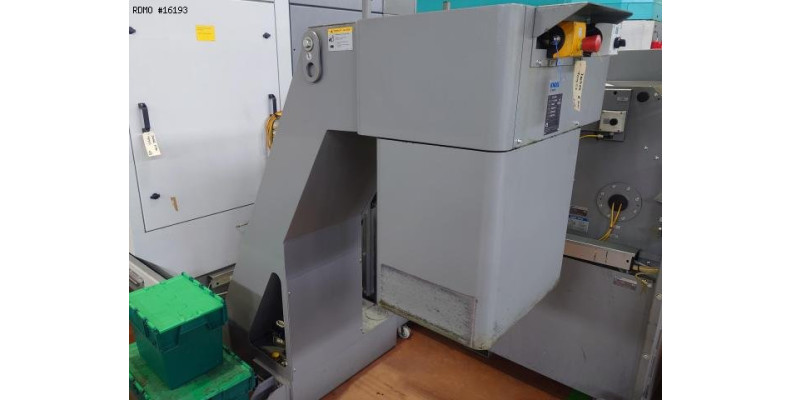

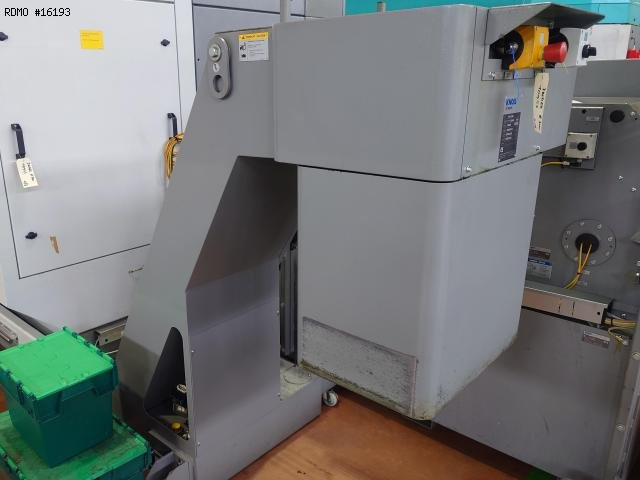

- Transportador de virutas

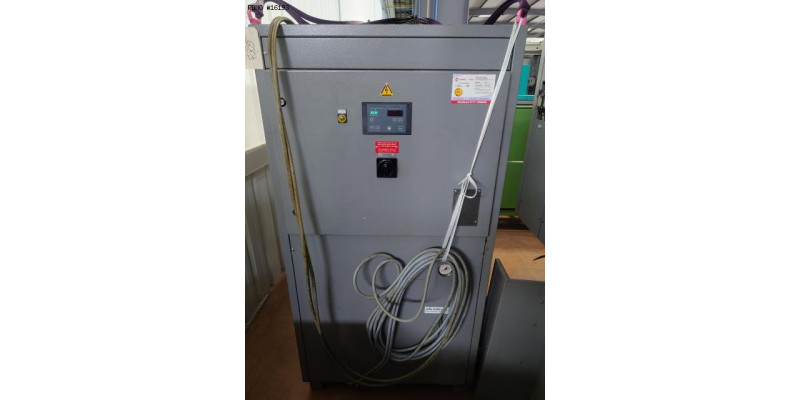

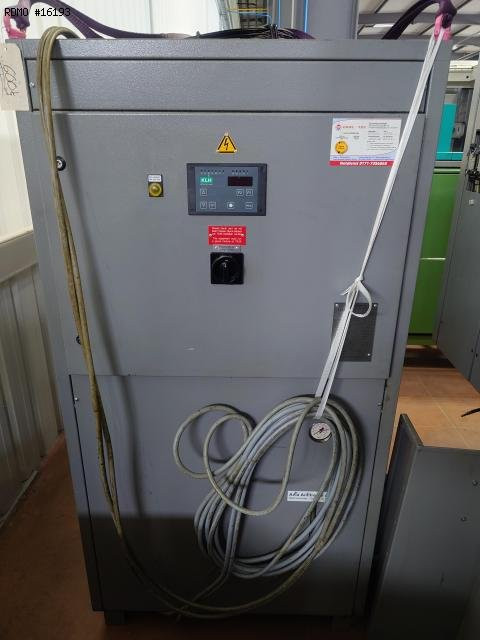

- Enfriamiento del husillo
- Palpador pieza : Renishaw
