- Distancia entre puntas : 650 [mm]
- Altura de punta : 175 [mm]
- Peso máx. de la pieza entre centros : 80 [Kg]
- Carrera X/Z : 285 / 800 [mm]
- Velocidad de avance programable Eje X : 0.001-10000 [mm/min]
- Resolución : 0.0001 [mm]
- Velocidad de avance programable Eje Z : 0.001-20000 [mm/min]
- Resolución : 0.0001 [mm]
- Orientación de la mesa : 0 - 8.5 [°]

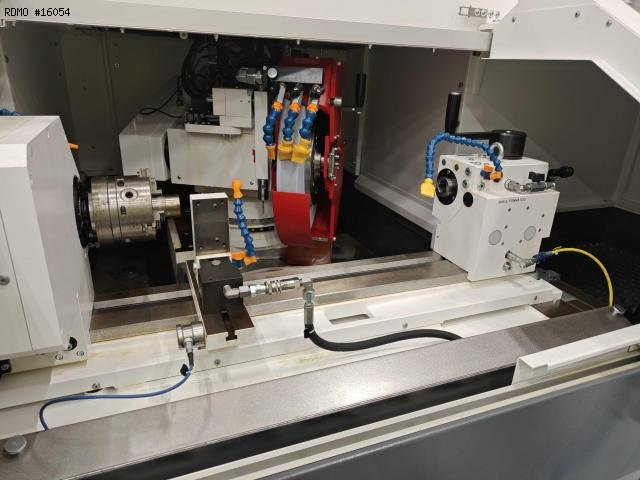

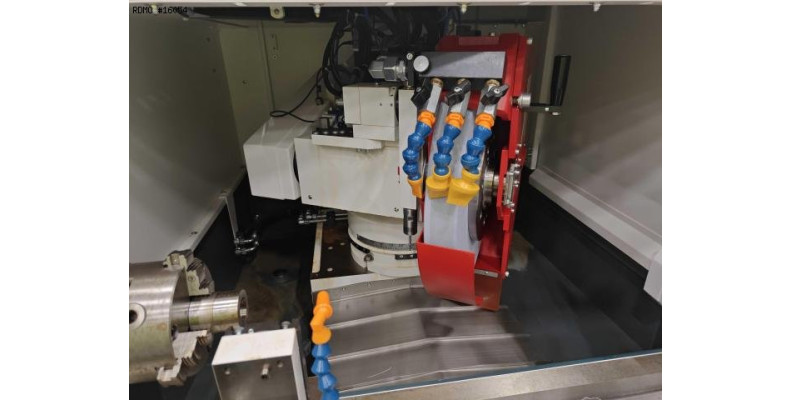

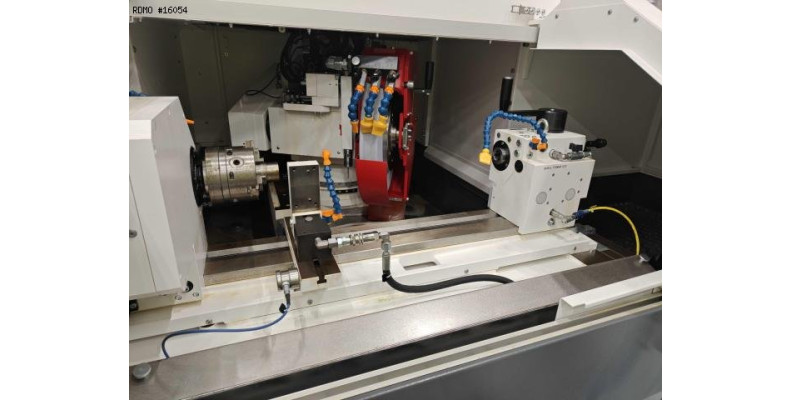

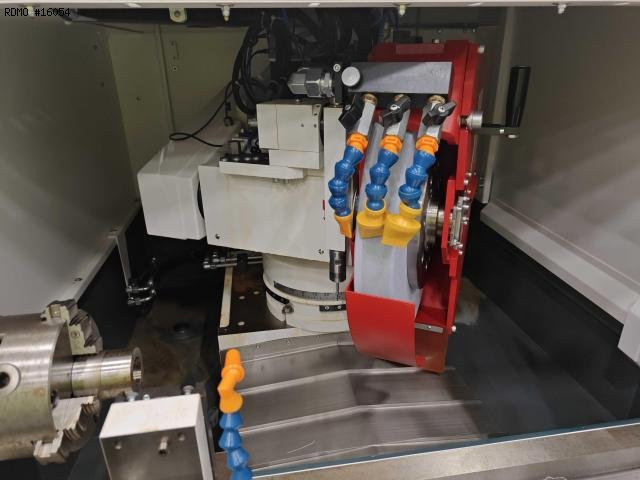

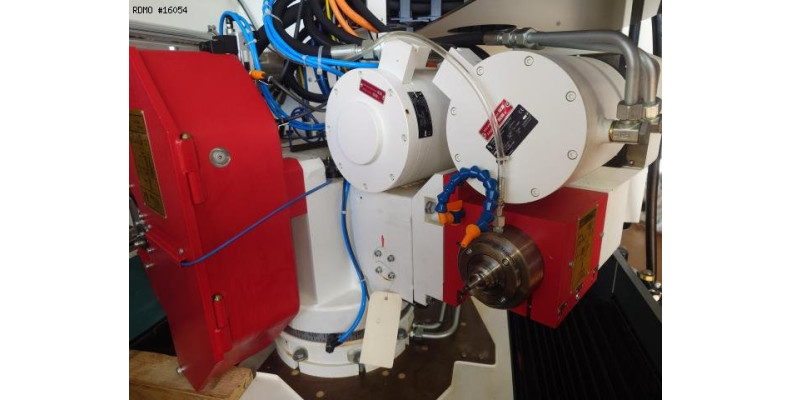

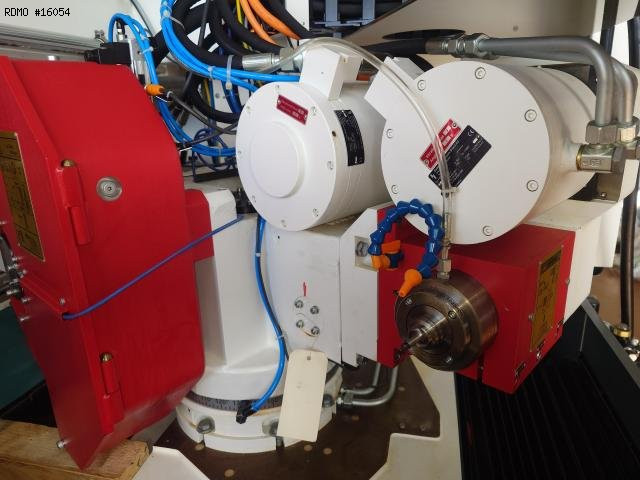

MUÑECA PORTADORA DE MUELA

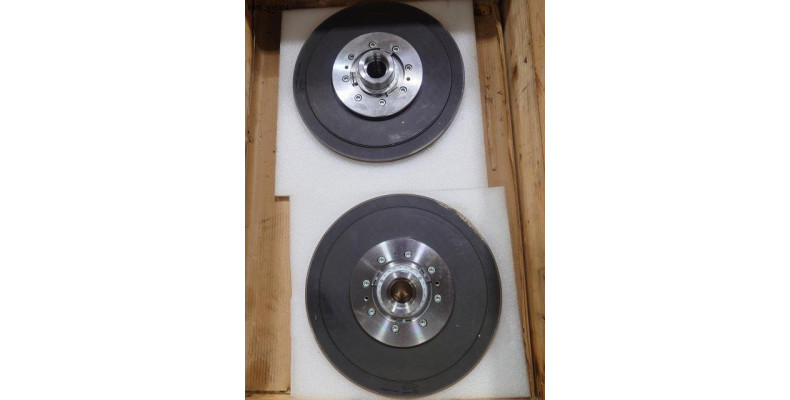

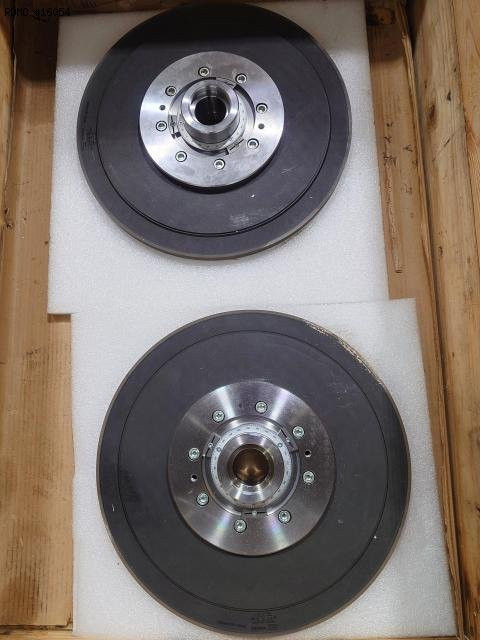

- Dimensiones de la muela T1 : 500 x 63 x 203,2 [mm]
- Velocidad : 50 [m/s]
- Potencia : 9 |kW]
- Orientación manual : -15 / +195 [°]
- Precisión de indexación : 2.5 [°]

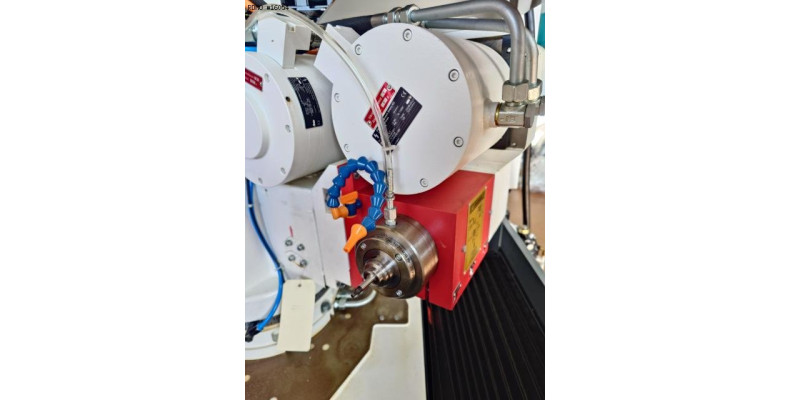

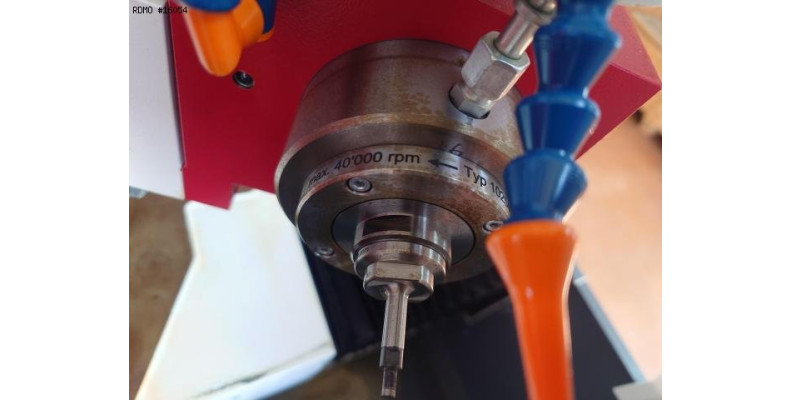

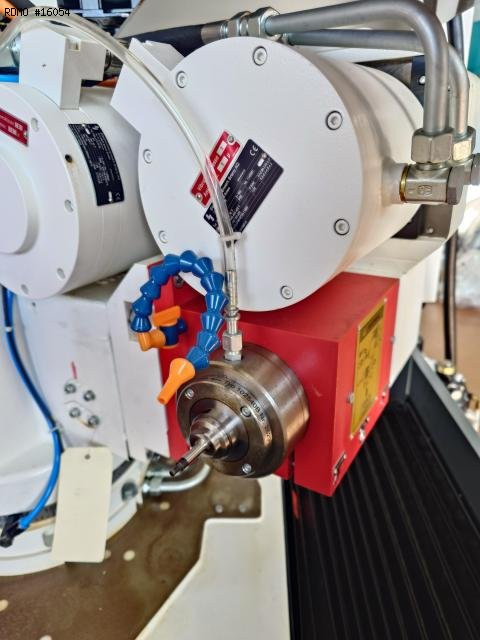

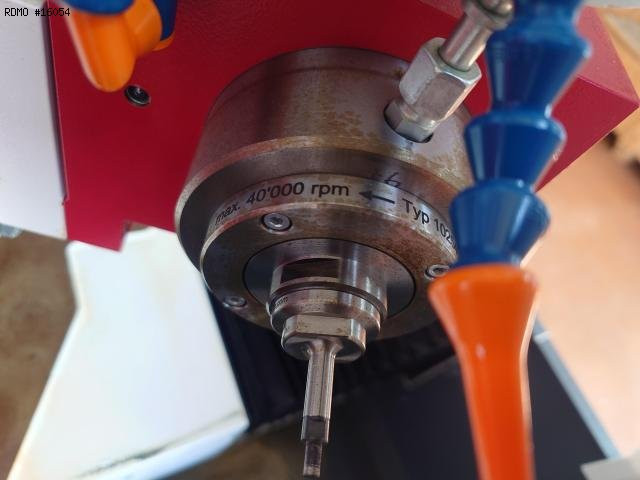

- Rectificación interior : 40.000 [Rev./min]
- Potencia : 3 |kW]

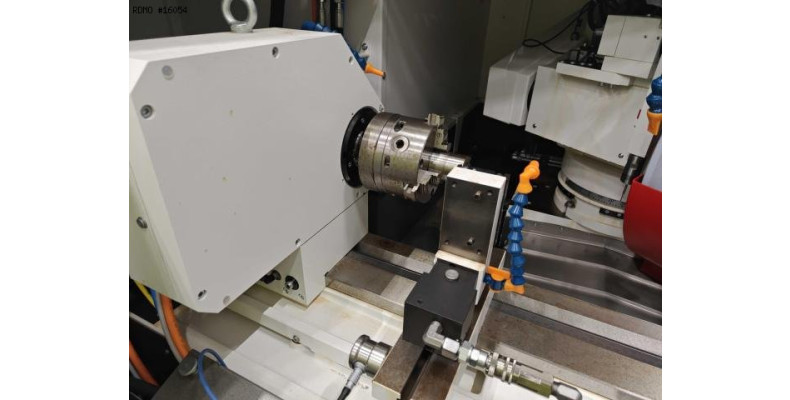

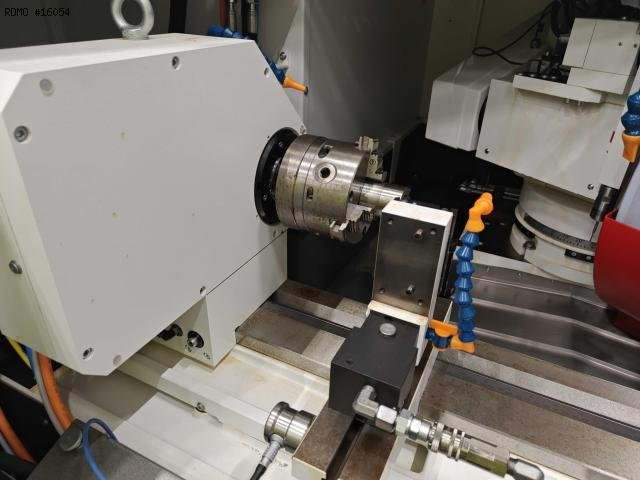

MUÑECA PORTADORA DE PIEZAS
- Tipo de cono : CM5
- Velocidad : 1 - 1500 [Rev./min]
- Potencia : 1.8 |kW]
- Taladro : 30 [mm]
- Precisión de indexación eje C : +/- 0,5 [°]

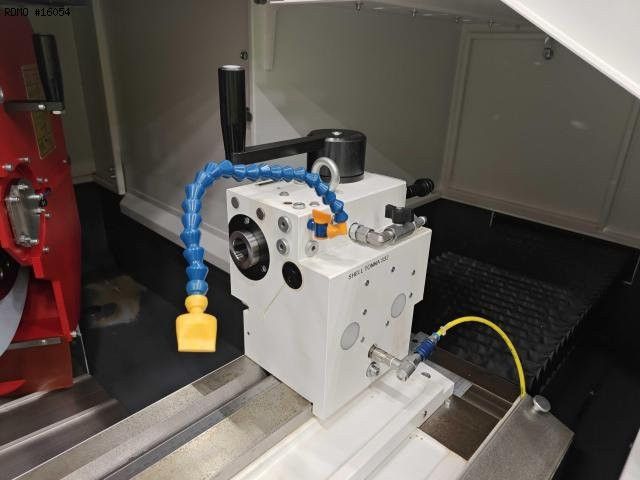

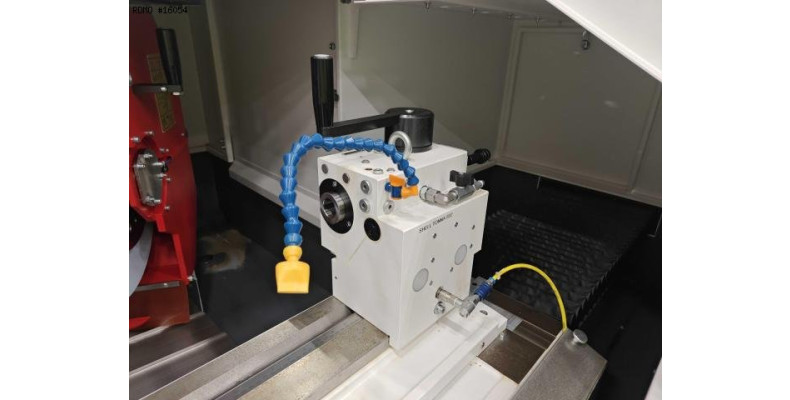

- CONTRA-PUNTA
- Tipo de cono : CM4
- Diámetro de la caña : 50 [mm]
- Carrera de manguito : 35 [mm]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 20 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 2.670 x 2.050 [mm]
- Altura máquina : 1.900 [mm]
- Peso de la máquina : 4000 [Kg]

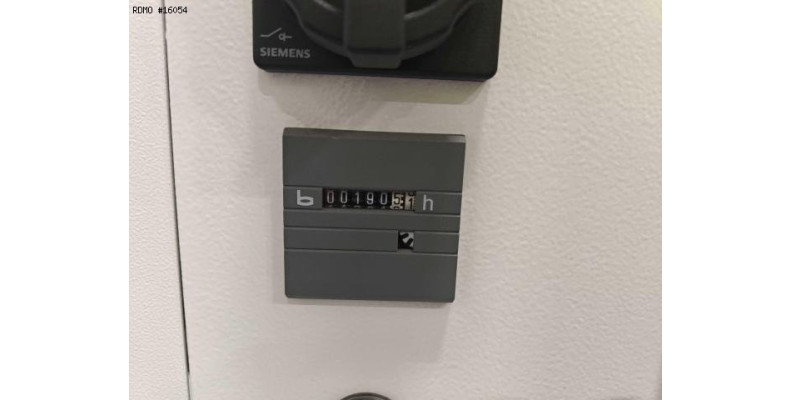

HORAS MÁQUINA

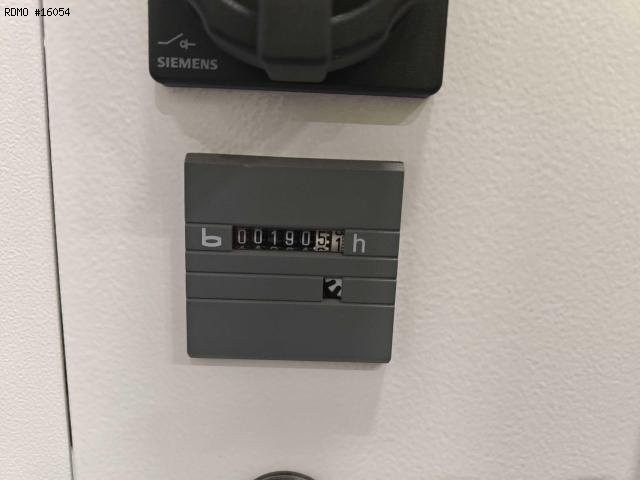

- Horas en tensión : 190 [h]

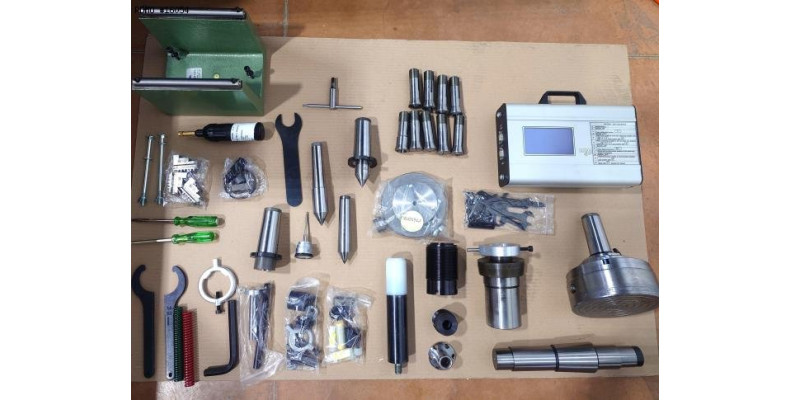

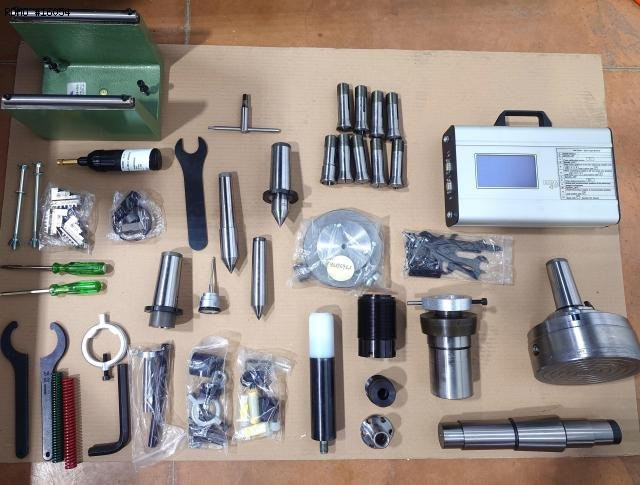

Equipamiento

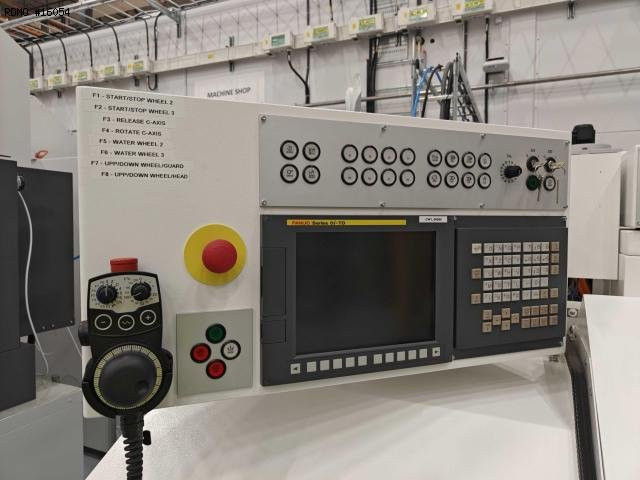

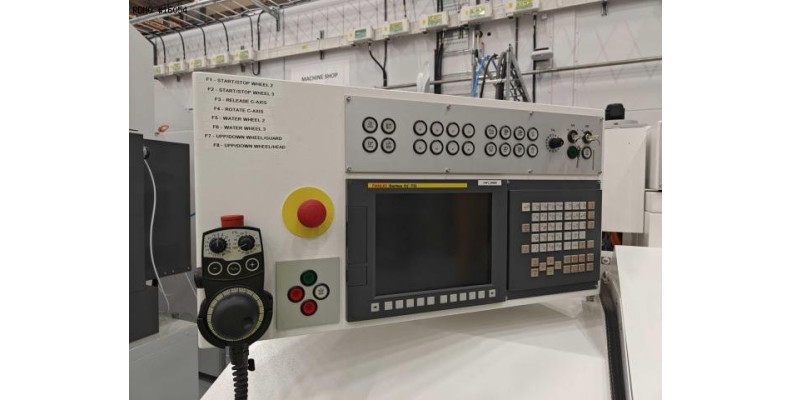

- CNC : FANUC Oi-TD

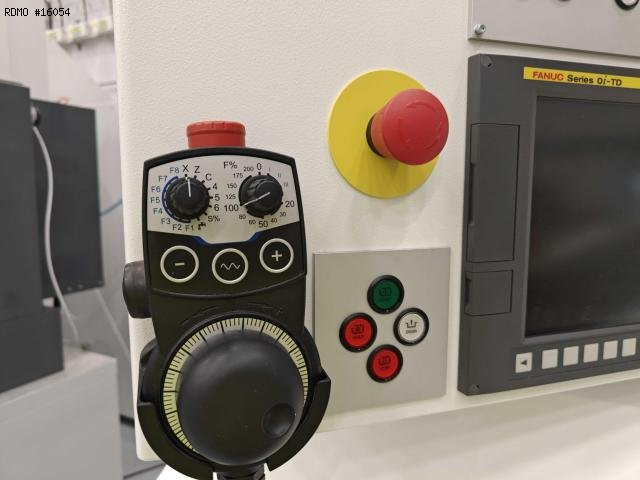

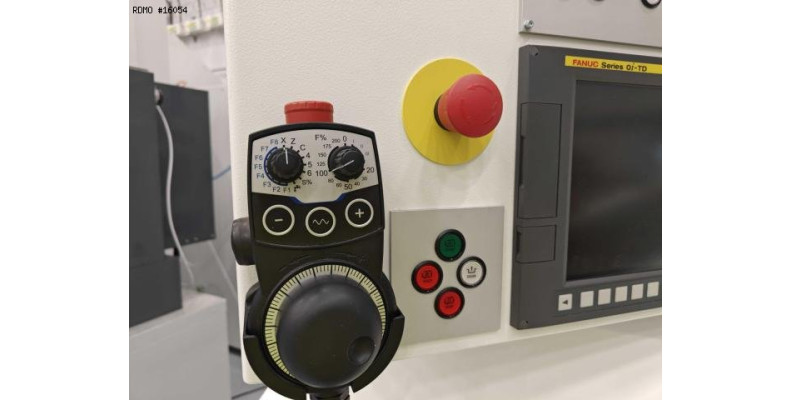

- Volante electrónico
- Lámpara de estado 3 colores

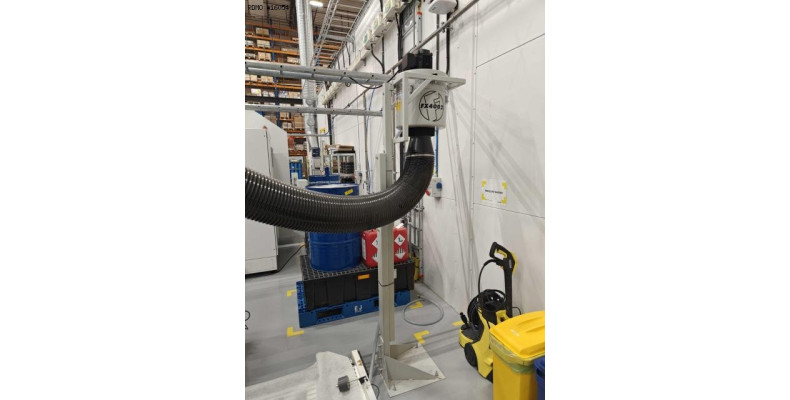

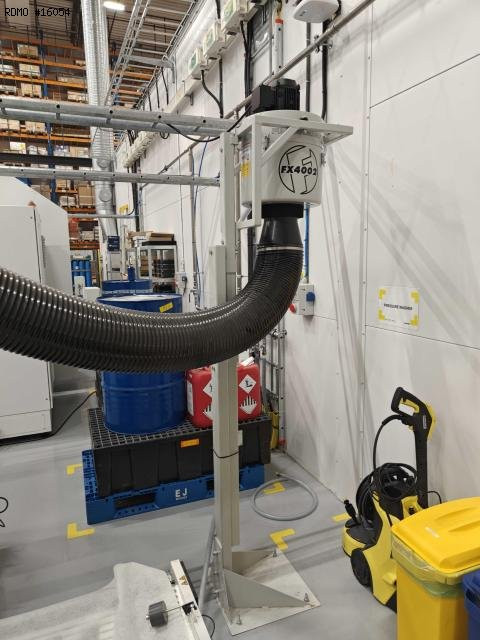

- Aspirador niebla de aceite
- Reglas de medición directa en X y Z

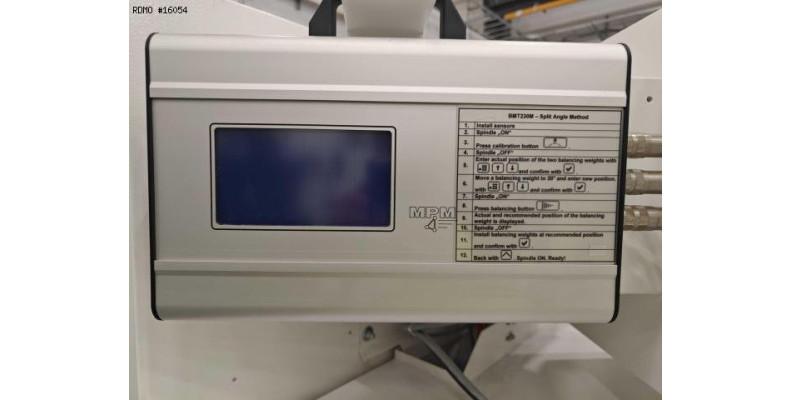

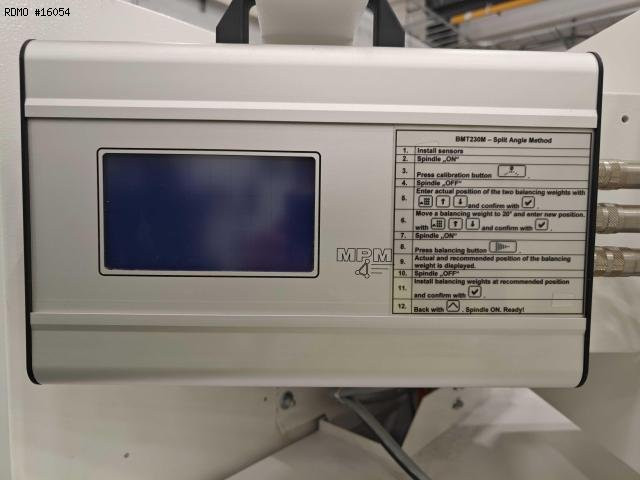

- Equilibrado dinámico de muelas abrasivas : MPM

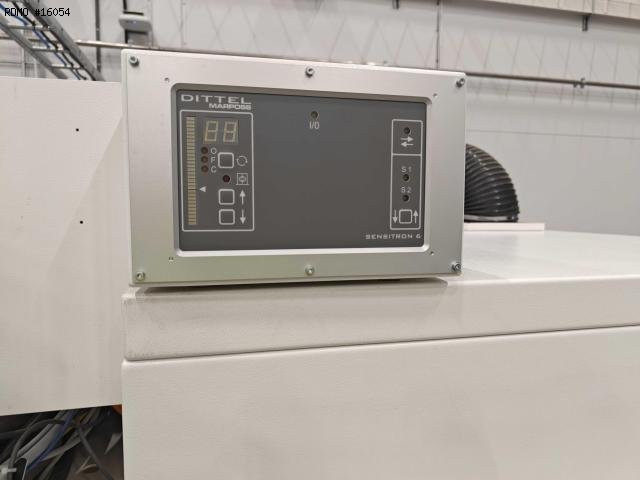

- Detección automática de contacto : SENSITRON 6
- Dispositivo de enderezado fijo
- Palpador pieza

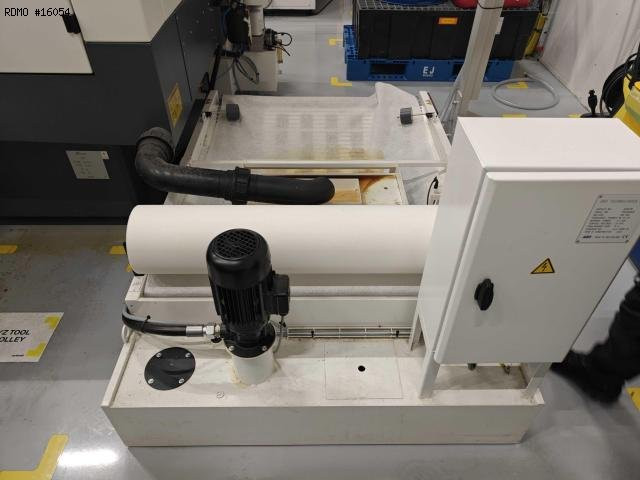

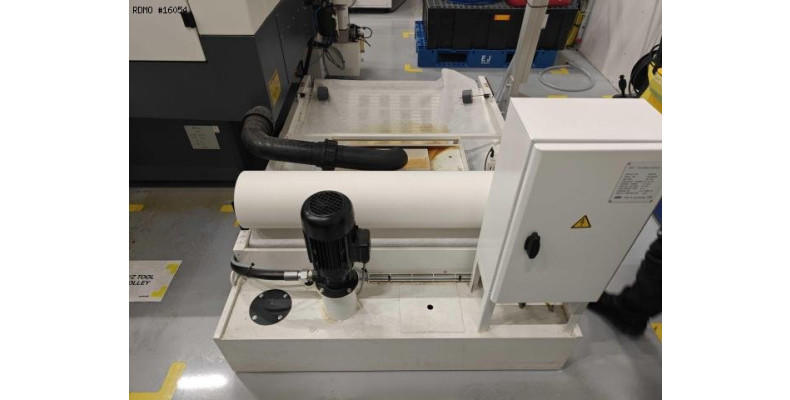

- Recipiente de riego : 375 [l]
* con filtración papel
