Características
- distancia entre puntas: 650 [mm] - altura de la punta: 175 [mm] - Carreras (X/Z): 285 / 800 [mm] - orientación de la mesa: 0 - 8,5 [°] - peso máximo de la pieza entre centros: 80 [kg] PORTA MUELAS - dimensiones de la muela: 500 x 63 x 203,2 [mm] - velocidad periférica: 50 [m/seg] - potencia: 9 [kW] - orientación manual: -15 / +195 [°] - precisión de indexación: 2,5 [°] PORTAPIEZAS - cono: CM5 - velocidades: 1 - 1500 [rpm] - potencia: 1,8 [kW] - diámetro : 30 [mm] - precisión de indexación eje C: +/- 0,5 [°] CONTRAPUNTO - cono: CM4 - diámetro del manguito: 50 [mm] - carrera del manguito: 35 [mm] ALIMENTACIÓN - tensión: 400 [V] - frecuencia: 50 [Hz] - potencia instalada: 20 [kVA] DIMENSIONES - superficie del suelo : 2.670 x 2.050 [mm] - altura: 1.900 [mm] - peso : 4.000 [kg] HORAS DE LA MÁQUINA - horas de funcionamiento : 3.016 [h]
Equipamiento

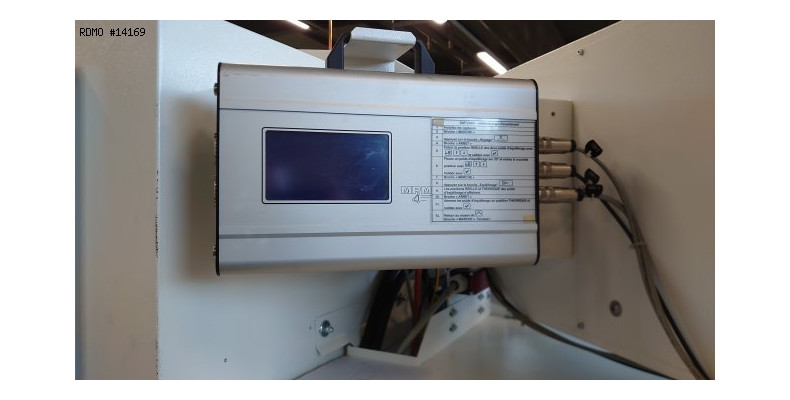

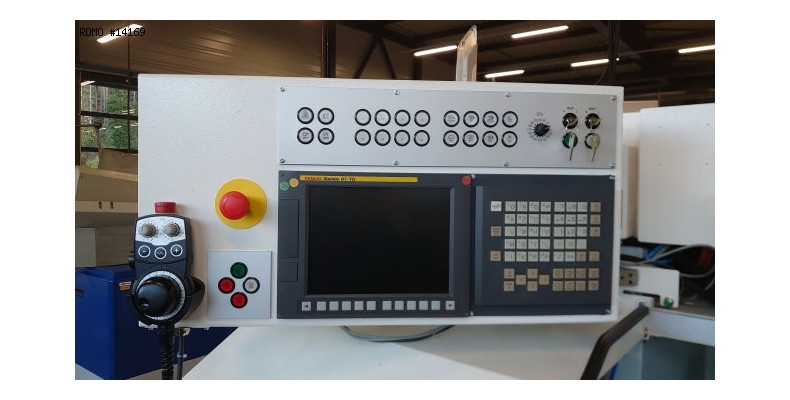

- Control CNC FANUC 0i-TD - Lámpara de estado de 3 colores - volante electrónico a distancia - velocidad de corte constante programable - reglas de medición directa en X y Z - cojines de aire para el movimiento del cabezal - contrapunto con ajuste de concentricidad fina - detección automática de contactos : SENSITRON - equilibrado dinámico de las ruedas: MPM - reavivado fijo en el contrapunto - climatización del armario eléctrico - Depósito de refrigerante : Streuli
