- número de ejes : 3
CAPACIDADES
- diámetro mecanizable : 250 [mm]
- recorridos (X/Z) : 1600 / 300 [mm]
- avances rápidos (X/Z) : 60/30 [m/min]
HUSILLO
- nariz del husillo : DIN55026 - tamaño 6
- potencia : 18 / 22 [kW]
- par : 202 / 250 [Nm]
- velocidades : 0 a 6.000 [rpm]
- precisión de indexación del eje C : 0,001 [°]
TURRETAS
- número de posiciones : 12
- portaherramientas : VDI40
- número de posiciones de rotación : 12
- velocidad de las herramientas giratorias : 6.000 [rpm]
- potencia de las herramientas giratorias : 8,5 [kW]

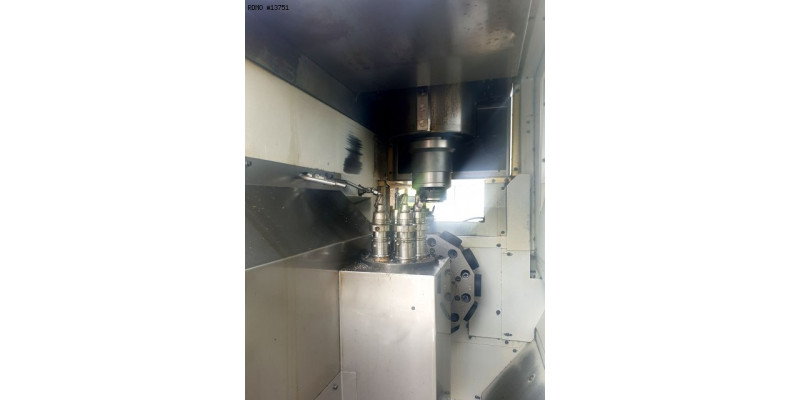

UNIDAD DE FRESADO
- número de husillos : 6
- 5 husillos HSK 50 en Ø : 107,95 [mm]
- 1 husillo HSK40 : en el centro
ALIMENTACIÓN ELÉCTRICA
- tensión : 400 [V]
- potencia instalada : 45 [kW]
DIMENSIONES
- dimensiones totales : 4.550 x 2.810 [mm]
- altura : 3.600 [mm]
- peso : 10.000 [kg]
Equipamiento

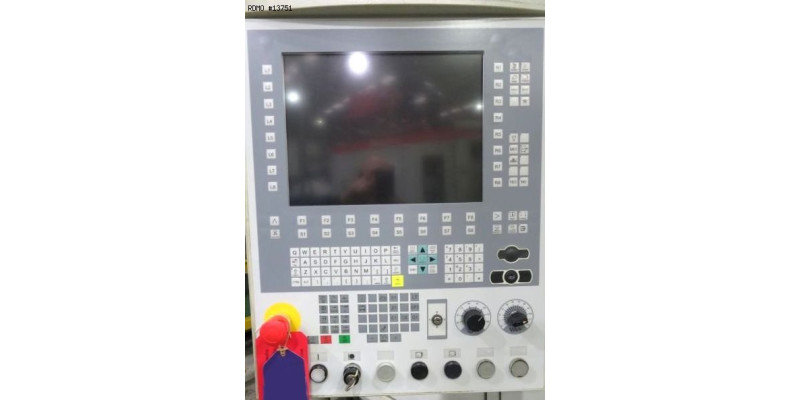

- control CNC SIEMENS 840D-sl
- lámpara de estado de 3 colores
- reglas de medición directa : HEIDENHAIN

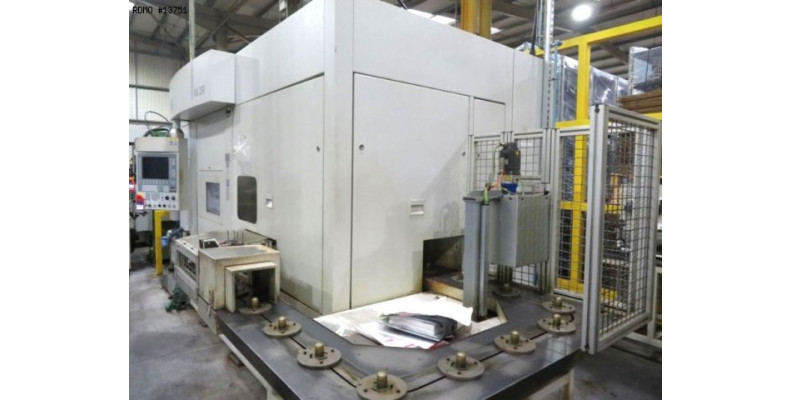

- cargador automático de piezas con transportador
- transportador de virutas
- depósito de lubricación
* con bomba de 10 bar
* con ducha de lavado
- refrigerante del centro del husillo

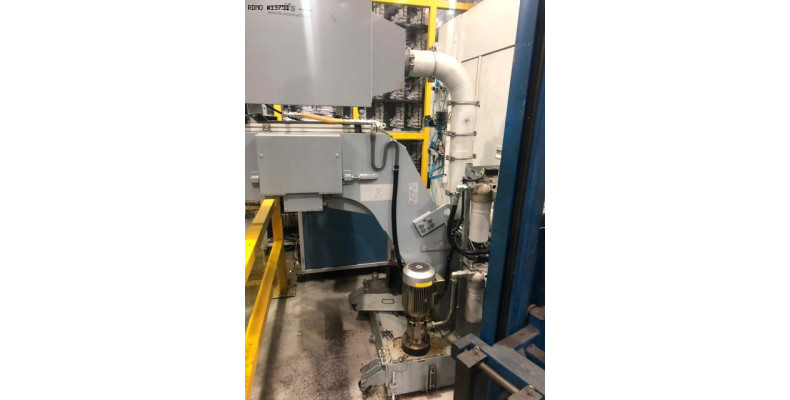

- extracción de niebla : IFS
- kit de montaje de piezas
- mandril de pinza
- 3 portaherramientas giratorios
