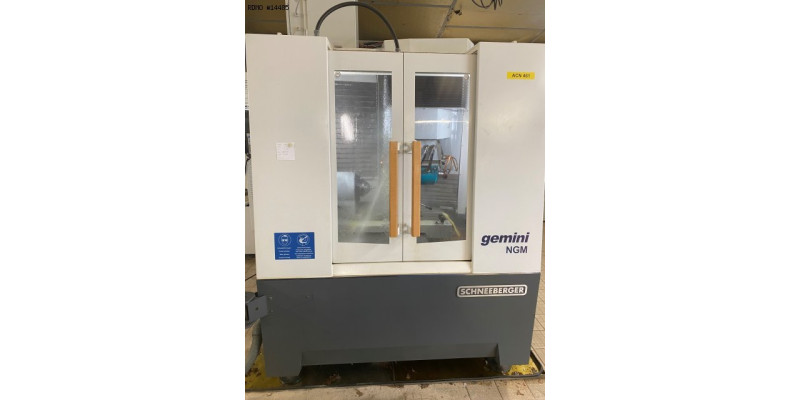

SCHNEEBERGER GEMINI NGM 5 ejes

Rectificación / afilado / rodaje / rebarbado / pulido Afiladora cnc

14485

Especificacion técnica a descargar

Marca : SCHNEEBERGER

Modelo : GEMINI NGM

Año : 2019

N° Serie : 23591

14485

SCHNEEBERGER GEMINI NGM 5 ejes

Rectificación / afilado / rodaje / rebarbado / pulido Afiladora cnc

Especificacion técnica a descargar

Marca : SCHNEEBERGER

Modelo : GEMINI NGM

Año : 2019

N° Serie : 23591

Preguntar por un precio

Características

Ejes :
X: carro longitudinal de 500 mm
Y : carro transversal de 400 mm
Z : columna vertical de 380 mm

A : Portaherramientas ISO 50, resolución 0,0001°.

C : rotación del cabezal de rectificado 380°, resolución 0,0001°.

Cabezal de rectificado :
Cabezal de rectificado electromandril, HSK50 con refrigerador líquido de 10Kw.

Horas de funcionamiento: 2700

Peso :
7.000 kg

Dimensiones : 2090 x 2300 x 2050 (altura)

Equipamiento

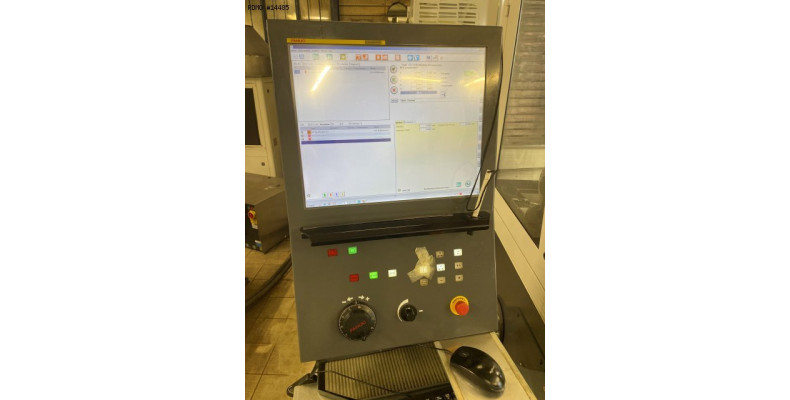

FANUC 31iB5, 5 ejes controlados

Pantalla TFT en color de 19' con teclado y pantalla táctil, USB 3.0
Sonda de coordenadas ZENON
EasyProfile

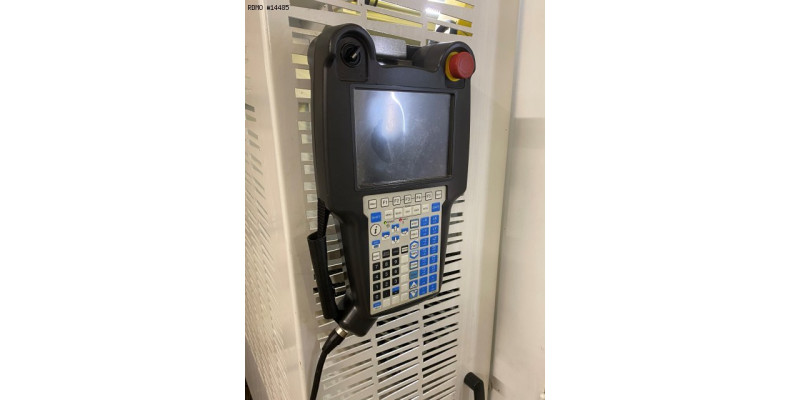

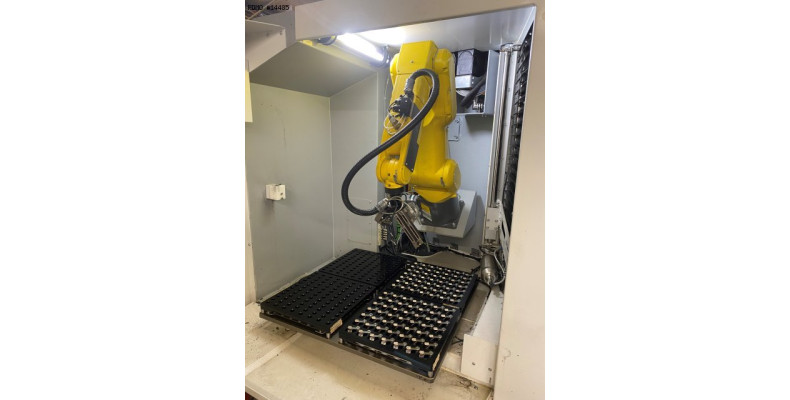

Robot cargador Fanuc, 4 palets
Refrigeración activa para la cabina de control
Conexión de red
Software de diagnóstico remoto
Sujeción hidráulica
Luneta hidráulica
Adaptador para luneta en V de 60° (d=5mm)
Mordaza automática W25
Brida de rueda HSK50 Ø 20 mm L 85 mm y una en L 45 mm

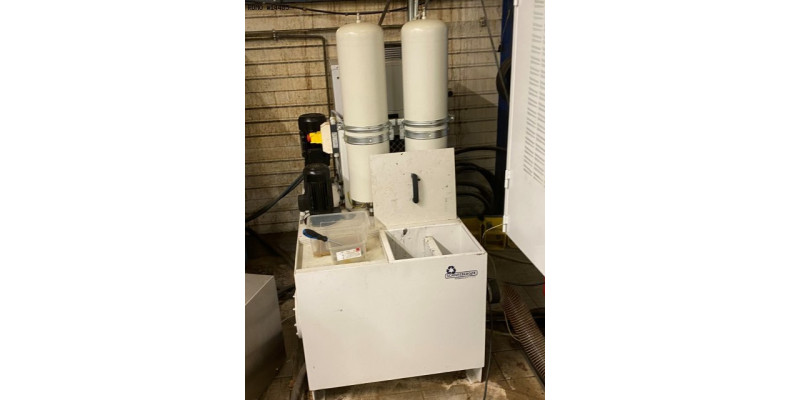

Sistema de filtración de cartucho de 400 litros (1200 x 800 mm)
Control de temperatura de 6 Kw
Bomba de refrigeración HP
Sistema de protección contra incendios CO2 10Kg
* NB: no se garantiza el funcionamiento. A comprobar por un organismo cualificado del comprador.
