- Número de ejes : 5
HUSILLO DE FRESADO
- Tipo de porta-herramienta : BT40
- Potencia de husillo : 22 |kW]
- Velocidad del husillo : 12.000 [Rev./min]
EJES LINEALES
- Carreras ejes X/Y/Z : 630 x 560 x 510 [mm]
- Velocidades avances rápidos (X/Y/Z) : 40.000 [mm/min]
EJE ROTATIVO A
- Carrera : -125 / +10 [°]
- Precisión de indexación : 0,001 [°]
- Velocidad avance rápido : 17 [Rev./min]
- EJE ROTATIVO C
- Carrera : 360 [°]
- Precisión de indexación : 0,001 [°]
- Velocidad avance rápido : 33 [Rev./min]
CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur
- Capacidad del almacén de herramientas : 60

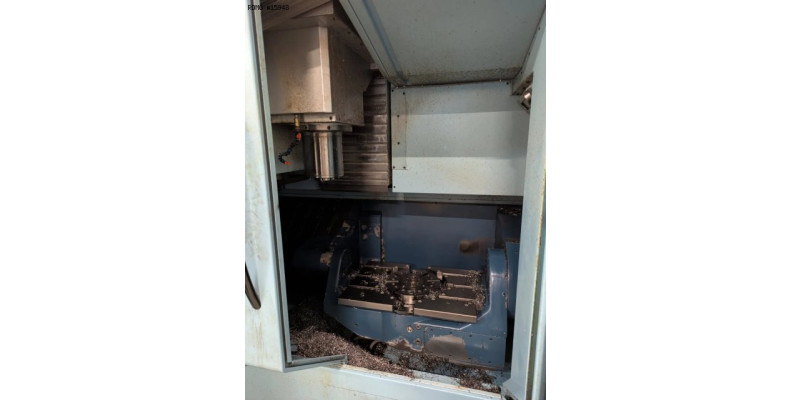

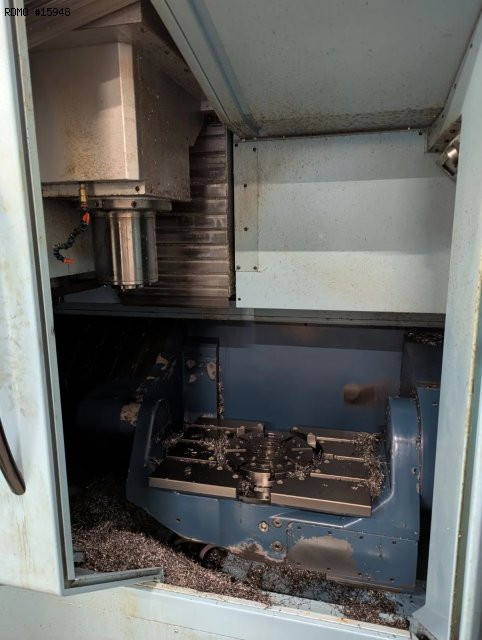

MESA
- Dimensiones mesa : Ø300 [mm]
- Peso admisible en la mesa : 200 [Kg]
- Diámetro máximo mecanizable : 520 [mm]
- Altura max. de pieza : 350 [mm]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 200 [V]
- Potencia instalada : 63 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 3.851 x 2.260 [mm]
- Altura máquina : 2.950 [mm]
- Peso de la máquina : 9.450 [Kg]
Equipamiento

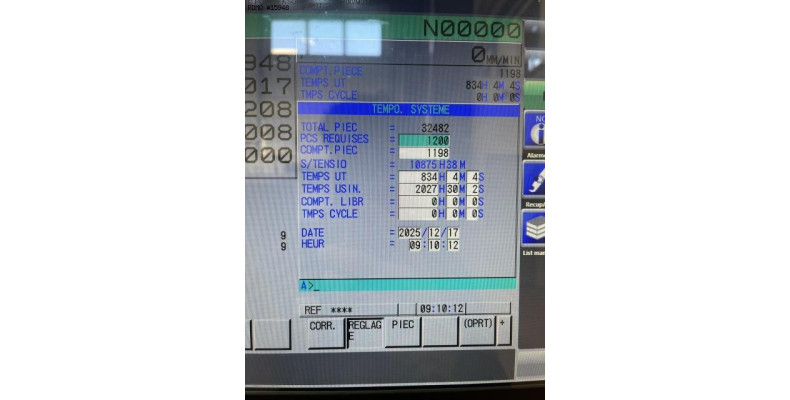

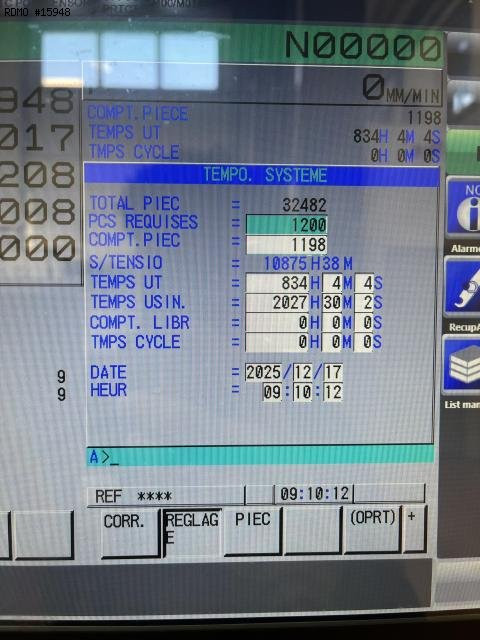

- CNC : Fanuc G-Tech 31iB
- Programación interactiva : Manual guide
- Interfaz : RJ45 / PCMCIA
- Opción : Package 5 axes
- Opción del husillo : POWER UP
- Predisposición hidráulica con 6 vías en el centro de la mesa
- Reglas de medida directa
- Lámpara de estado 3 colores
- Recipiente de riego
* con bomba de alta presión : 20 [bares]
- Riego centro del husillo

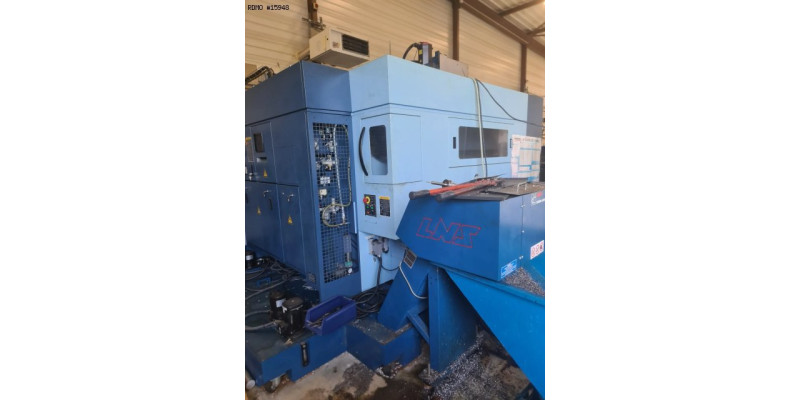

- Transportador de virutas : LNS
- Palpador herramientas : BLUM
- Palpador pieza : BLUM

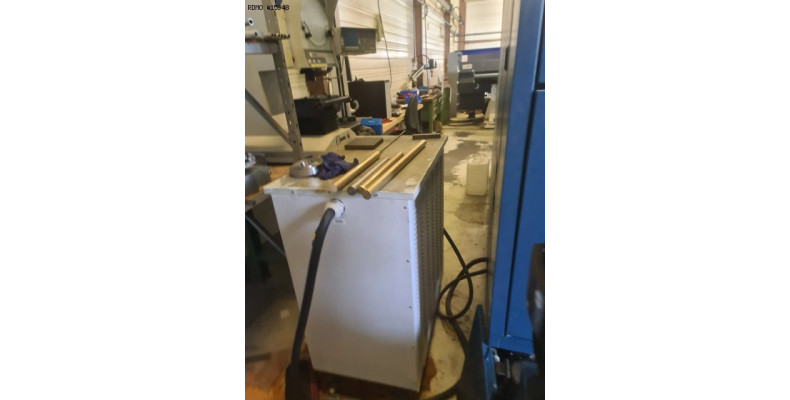

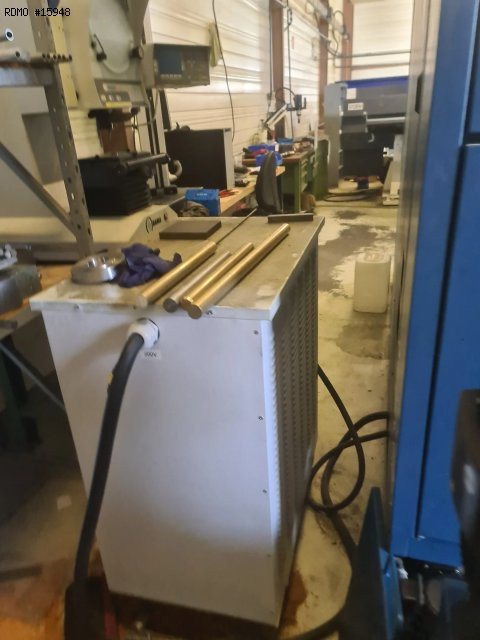

- Transformador eléctrico
