Doosan VC630 5AX 5 ejes

- Número de ejes : 5
HUSILLO DE FRESADO
- Tipo de porta-herramienta : BT40
- Potencia de husillo : 24/32 |kW]
- Velocidad del husillo : 12000 [Rev./min]
- Horas de husillo : 9122 [h]
EJES LINEALES
- Carreras ejes X/Y/Z : 650/765/520 [mm]
- Velocidades avances rápidos (X/Y/Z) : 40/40/36 [m/min]
- Velocidades avances trabajo (X/Y/Z) : 18/18/18 [m/min]
EJE ROTATIVO A
- Carrera : 150 (+30 -120) [°] (+/-)
- Velocidad avance rápido : 20 [Rev./min]
- Velocidad avance trabajo : 7200 [mm/min]
EJE ROTATIVO B
- Carrera : 360 [°] (+/-)
- Precisión de indexación : 0.001 [°]
- Velocidad avance rápido : 30 [Rev./min]
- Velocidad avance trabajo : 7200 [mm/min]
CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Brazo de carga
- Capacidad del almacén de herramientas : 120
- Tiempo para cambiar la herramienta : 1 [seq]

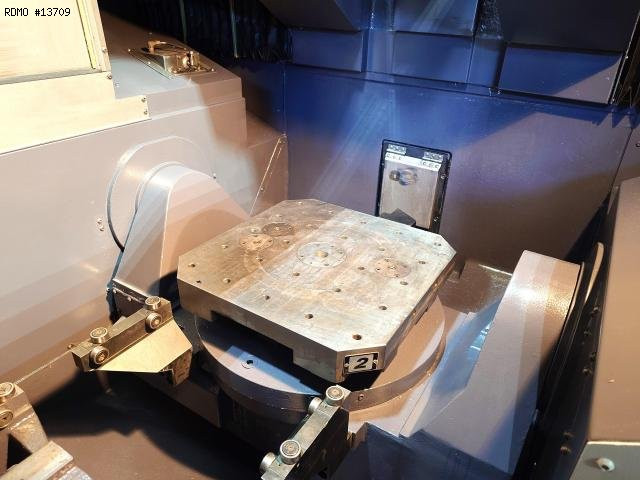

MESA
- Dimensiones mesa : 500 X 500 [mm]
- Peso admisible en la mesa : 500 [Kg]
- Distancia mesa / extremo de husillo (míni./máxi.) : 160/680 [mm]

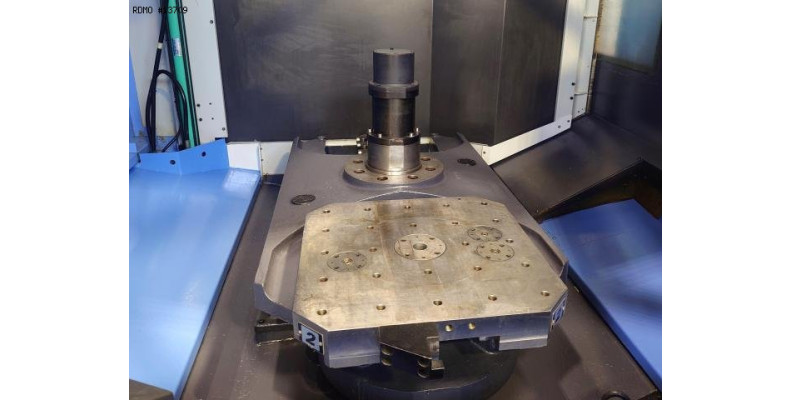

CAMBIADOR DE PALETAS
- Dimensiones paleta : 500 x 500 [mm]
- Número de paletas : 2
- Tiempo para cambiar la paleta : 30 [seq]
ALIMENTACIÓN ELÉCTRICA
- Potencia instalada : 54 |kW]
HORAS MÁQUINA
- Horas en tensión : 24226 [h]
- Horas de trabajo : 9122 [h]

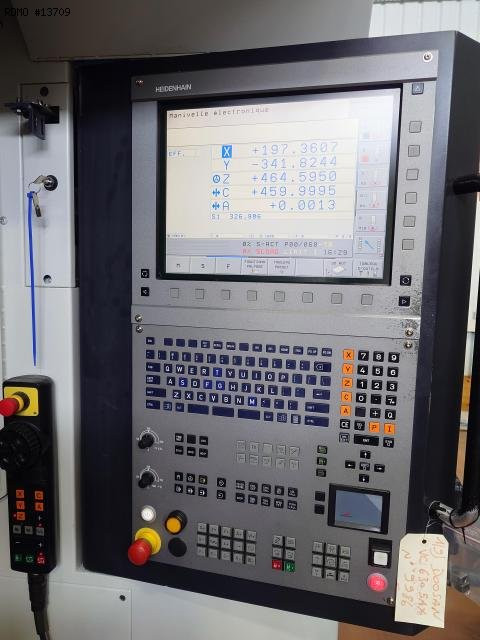

- CNC : Heidenhain TNC530
- Interfaz : RS232 / USB / PCMCIA
- Volante electrónico
- Lámpara de estado 3 colores
- Recipiente de riego
* con bomba de alta presión : 20 [bares]
- Riego centro del husillo
- Transportador de virutas
- Enfriamiento del husillo
- Palpador herramientas : Renishaw
- Transformador eléctrico
