- Número de ejes : 4

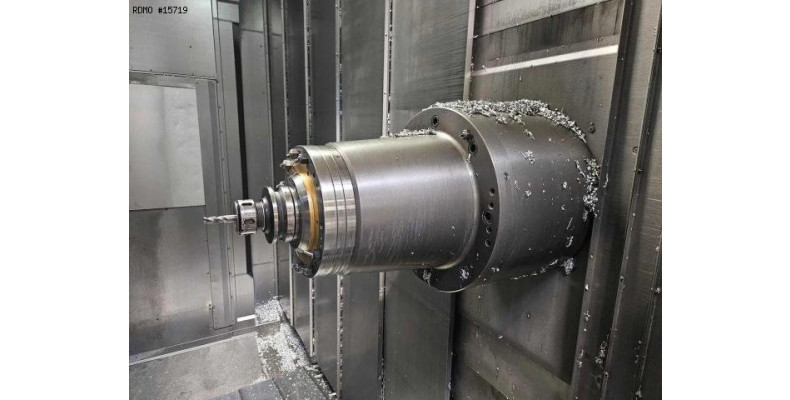

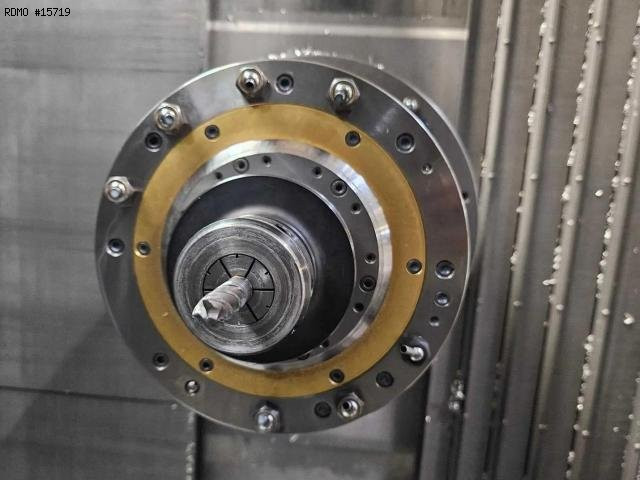

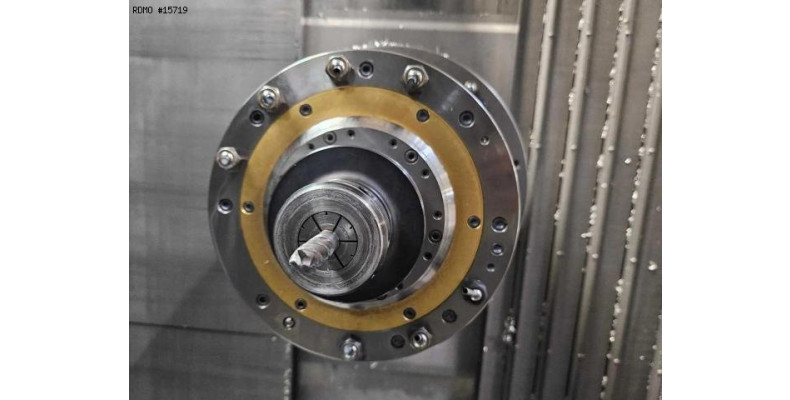

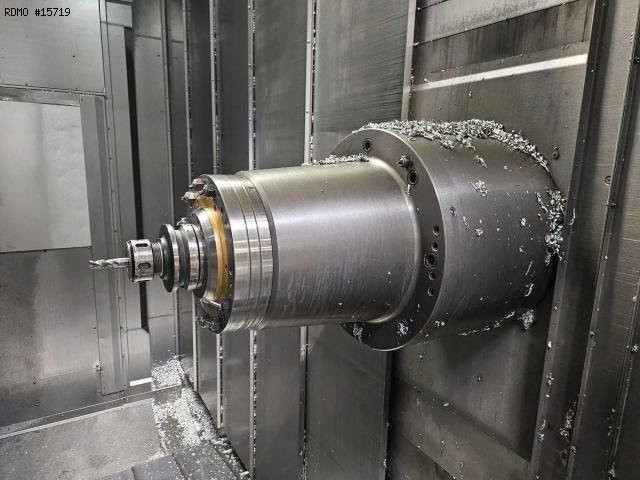

HUSILLO DE FRESADO
- Tipo de porta-herramienta : BT50
- Potencia de husillo : 40 |kW]
- Velocidad del husillo : 12000 [Rev./min]
- Caja de cambio de velocidades
- Gama de velocidades : 2
EJES LINEALES
- Carreras ejes X/Y/Z : 2400/1650/1750 [mm]
- Velocidades avances rápidos (X/Y/Z) : 42 [m/min]
- Velocidades avances trabajo (X/Y/Z) : 20 [m/min]
EJE ROTATIVO B
- Carrera : 360 [°]
- Precisión de indexación : 0.001 [°]

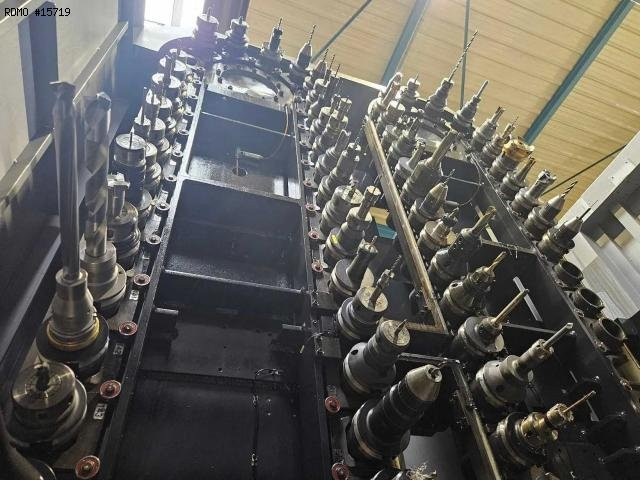

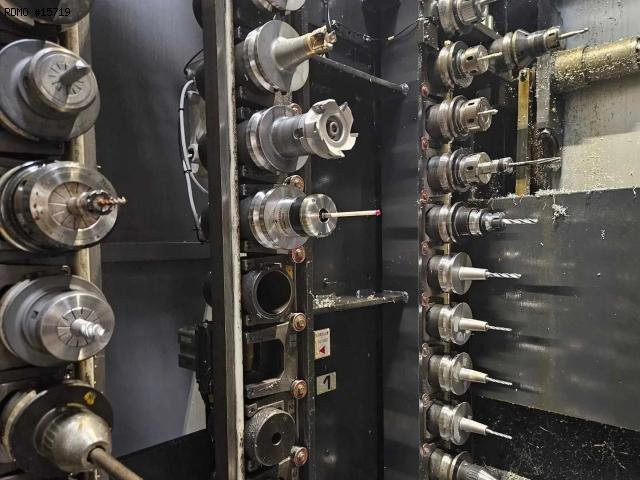

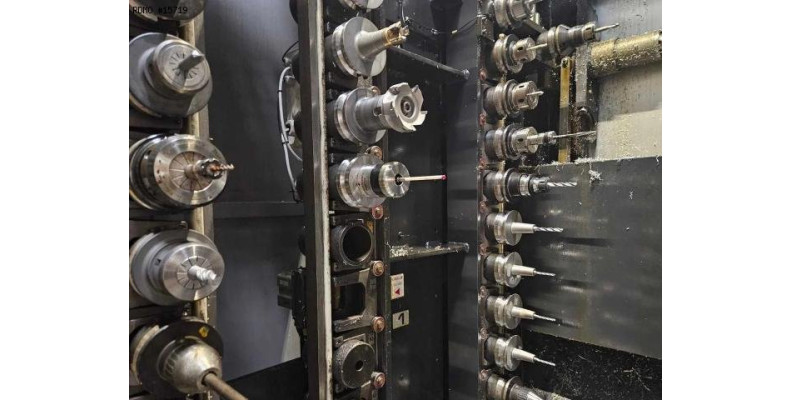

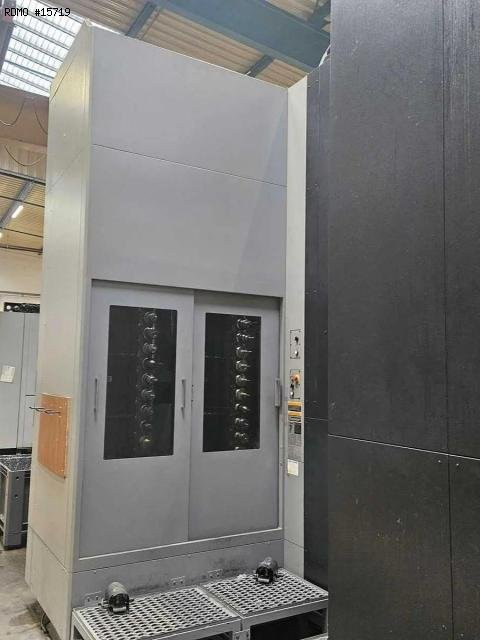

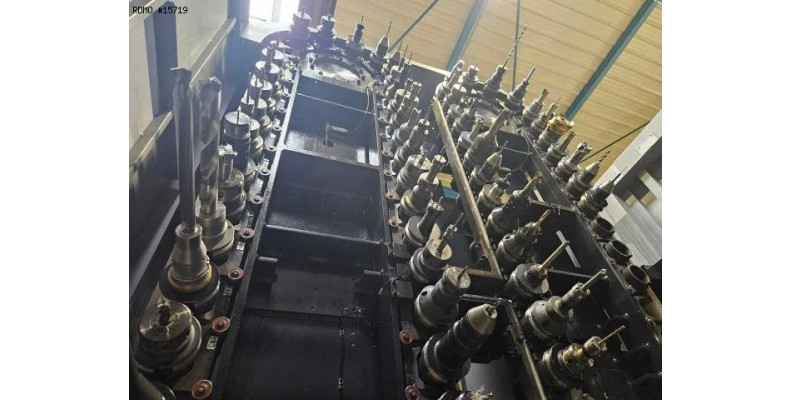

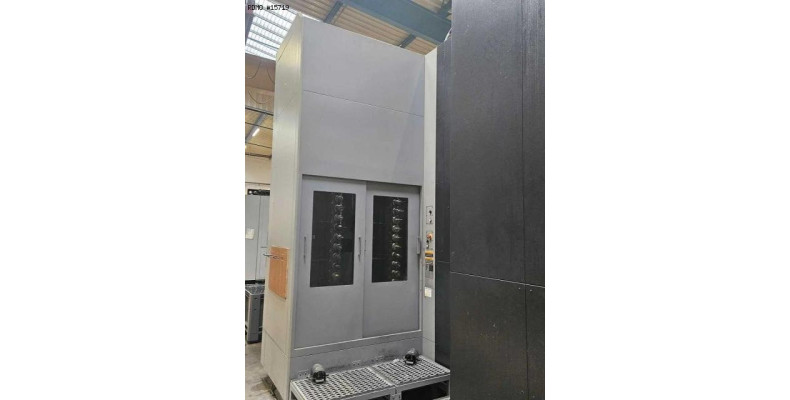

CAMBIADOR DE HERRAMIENTAS
- Tipo de cambiador de herramientas : Bras chargeur
- Capacidad del almacén de herramientas : 116
- Tiempo para cambiar la herramienta : 3.8 [seq]

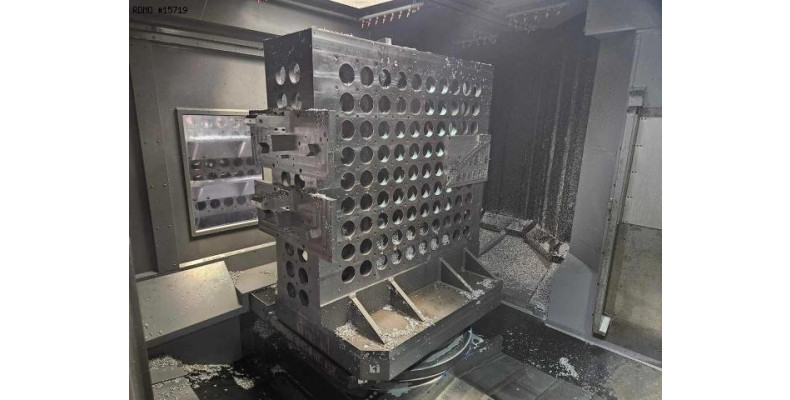

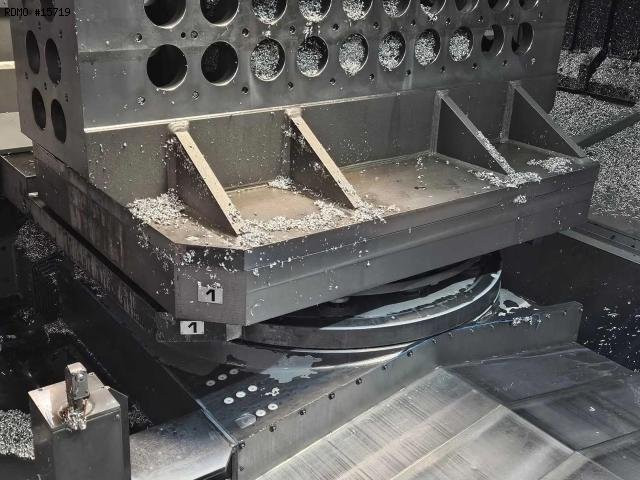

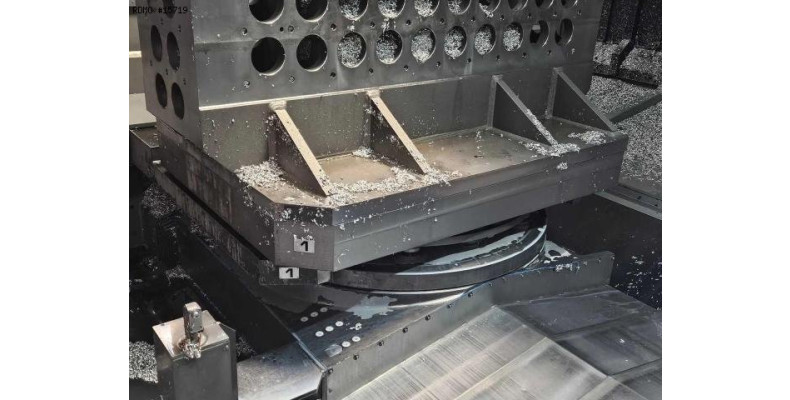

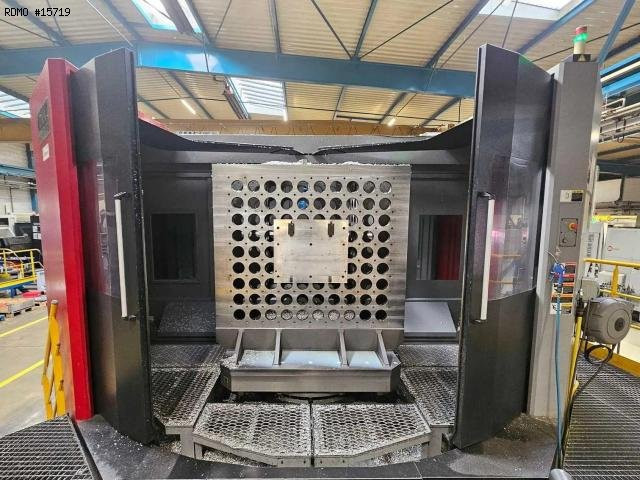

CAMBIADOR DE PALETAS
- Tipo de cambiador de paletas : Rotopalette
- Dimensiones paleta : 1600 x 1250 [mm]
- Número de paletas : 2
- Peso max. sobre paleta : 5000 [Kg]
- Distancia centro paleta / nariz de husillo (min./max.) : 100 - 1750 [mm]
- Diámetro max. de pieza : 2500 [mm]
- Altura max. de pieza : 1850 [mm]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
- Potencia instalada : 86 [kVA]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 9.485 x 6.155 [mm]
- Altura máquina : 4.370 [mm]
- Peso de la máquina : 50000 [Kg]
HORAS MÁQUINA
- Horas de trabajo : 15446 [h]
Equipamiento

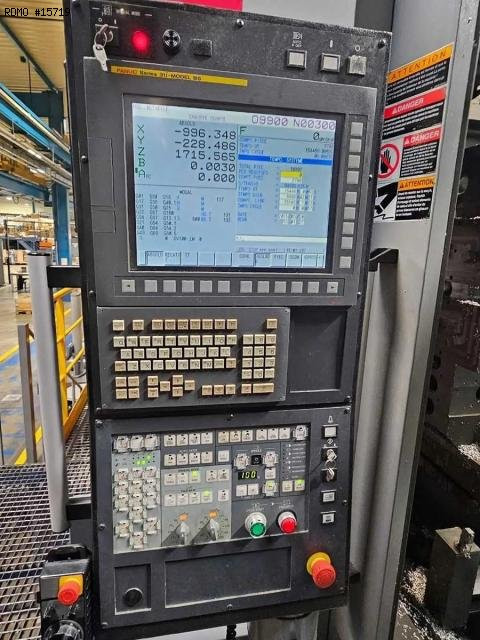

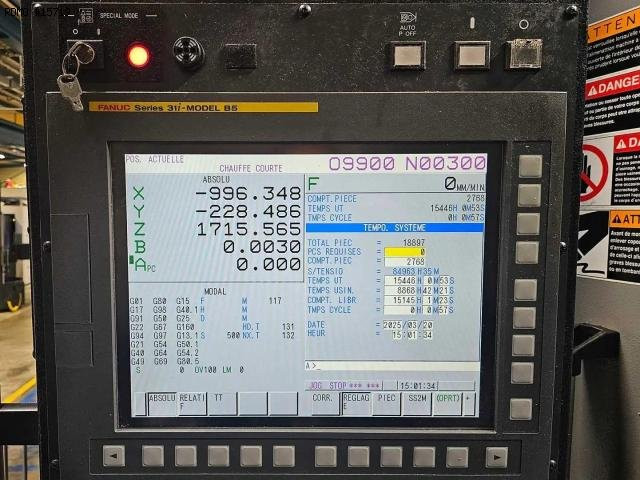

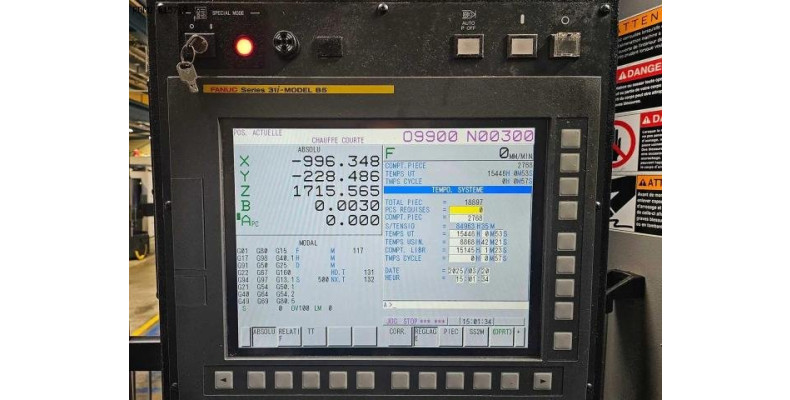

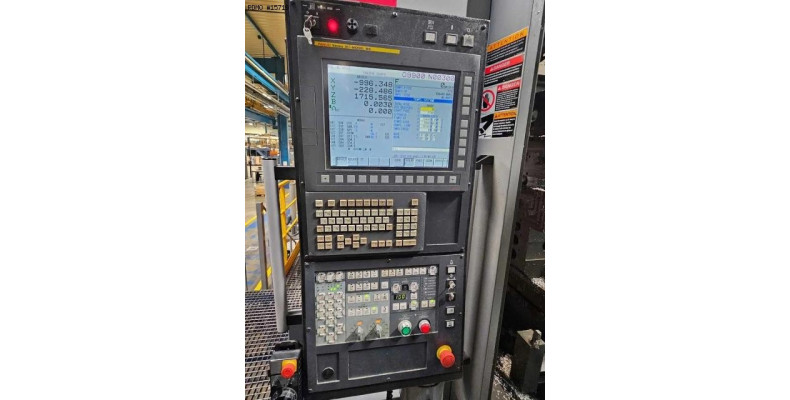

- CNC : Fanuc 31i-model B5
Interfaz : Ethernet / RS232 / USB / PCMCIA
- SOFT SCALE II
- Volante electrónico
- Aterrajado rígido
- Lámpara de estado 3 colores
- Recipiente de riego

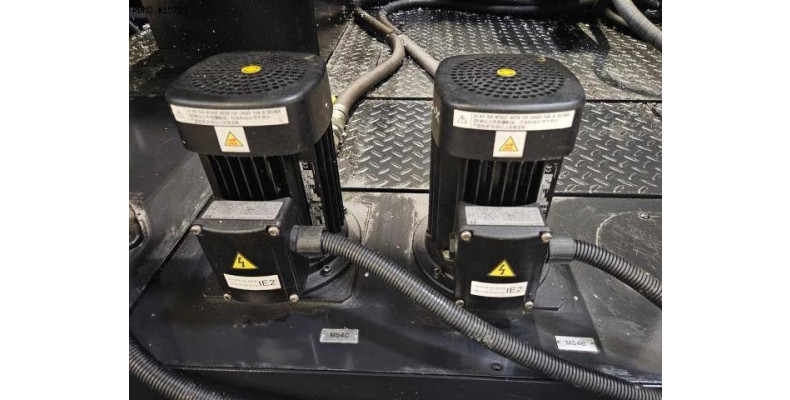

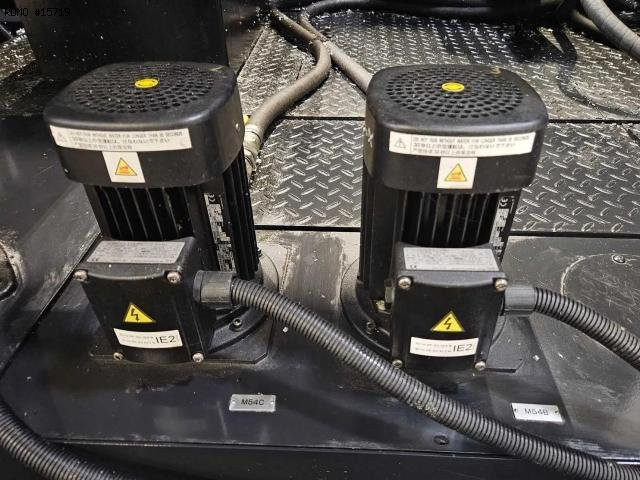

* con bomba de alta presión : 70 [bares]
* Riego centro del husillo
* con filtración papel

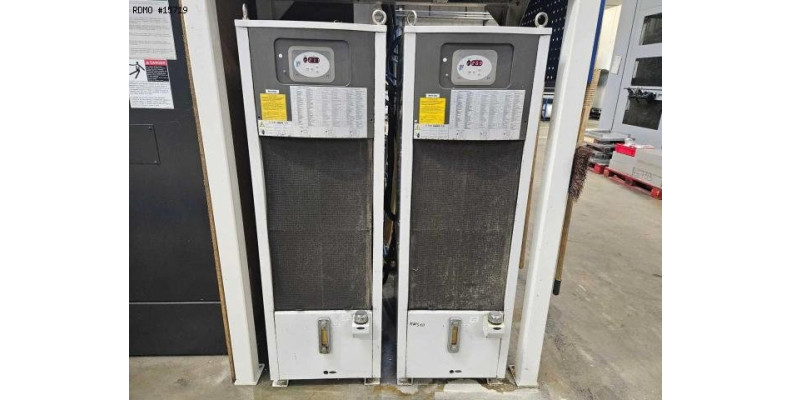

* con grupo frío líquido de corte
* Con ducha de lavado
* Con cabina de lavado
- Transportador de virutas

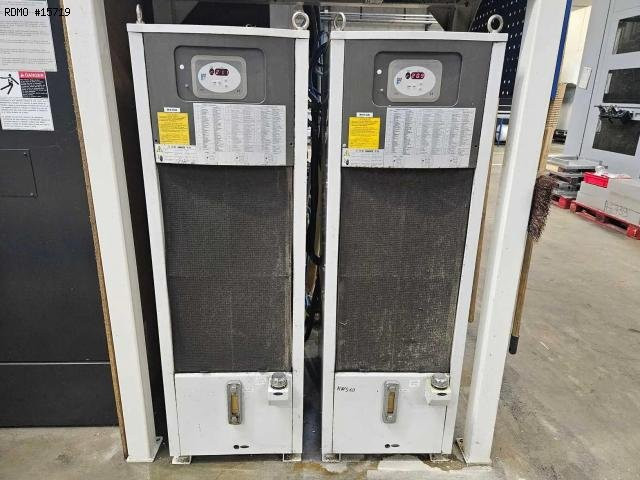

- Enfriamiento del husillo
- Palpador herramientas
- Palpador pieza : Renishaw RMP60
- Control rotura de herramienta : SOFT AC
- Número de paletas : 2
- Torno de fresado

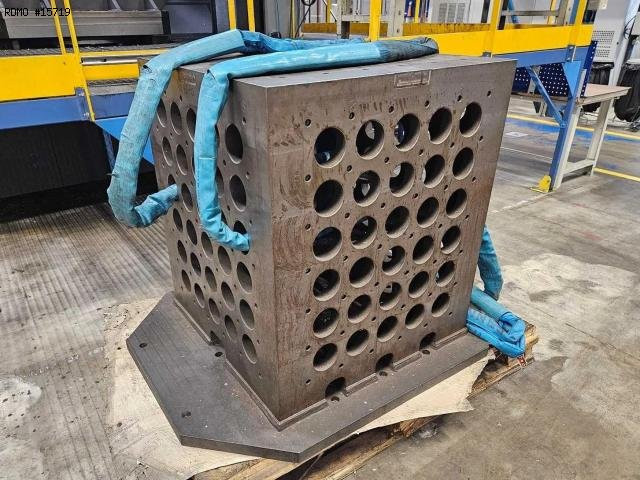

- Porta-herramientas
