Características
- Número de ejes : 9
- Número de husillos : 2
- Número de torretas : 2

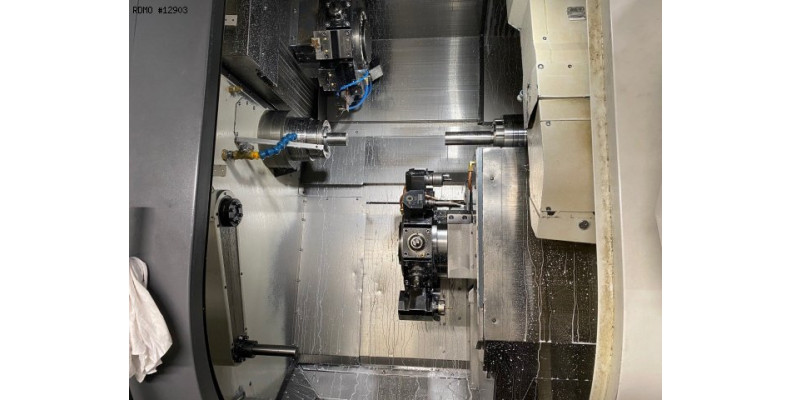

HUSILLO PRINCIPAL
- Extremo de husillo : A2-6
- Potencia de husillo : 18,5 |kW]
- Velocidad del husillo : 4.500 [Rev./min]
- Diámetro máximo en barra : 65 [mm]
- Diámetro máximo mecanizable : 215 [mm]
- Precisión de indexación eje C : 0,001 [°]

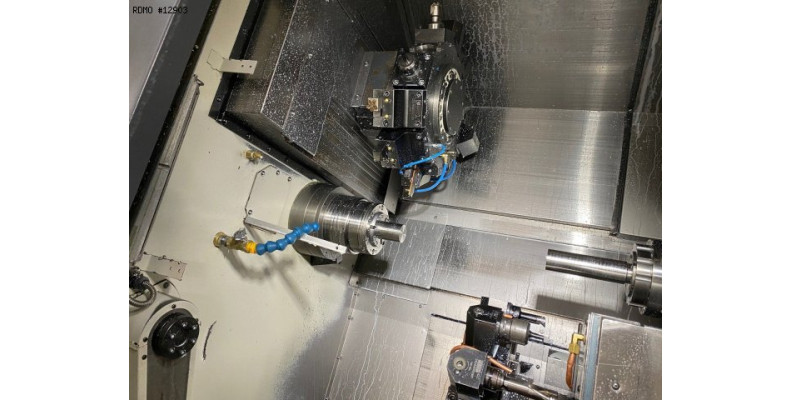

CONTRA-HUSILLO
- Extremo de husillo : A2-5
- Potencia de husillo : 15 |kW]
- Velocidad del husillo : 5.000 [Rev./min]
- Diámetro máximo en barra : 51 [mm]
- Precisión de indexación eje C : 0,001 [°]
- Distancia husillo/contra-husillo : 870 [mm]

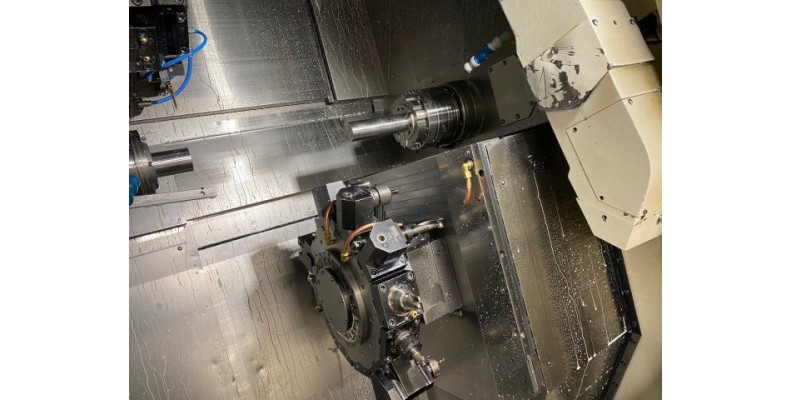

TORRETA 1
- Número de posiciones : 24
- Número de posiciones motorizadas : 12
- Carrera X/Z : 160 / 580 [mm]
- Carrera Y : +/- 50 [mm]
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 7,5 |kW]
TORRETA 2
- Número de posiciones : 24
- Número de posiciones motorizadas : 12
- Carrera X/Z : 160 / 580 [mm]
- Carrera Y : +50/-20 [mm]
- Velocidad herramientas giratorias : 6.000 [Rev./min]
- Potencia herramientas giratorias : 7,5 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 4.436 X 2.678 [mm]
- Altura máquina : 2.395 [mm]
- Peso de la máquina : 12.000 [Kg]
HORAS MÁQUINA
- Horas de trabajo : 28.408 [h]
Equipamiento

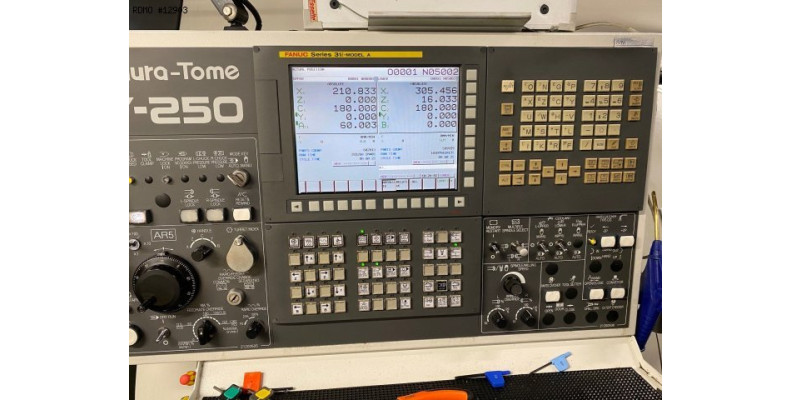

- CNC : Fanuc 31i model A
- Programación interactiva : Manual guide
- CN opciones : trabajo de poligono, interpolación helicoidal, auto power off
- Lámpara de estado 3 colores
- Recipiente de riego
* con bomba de alta presión : 10 [bares]
- Riego centro del husillo : contre-broche
- Transportador de virutas : Derecha
- Recuperador de piezas : type A
- Recuperador de piezas : type G
- Cinta transportadora de piezas
- Cambio de sentido : FMB 8-80 x 3000
- Transformador eléctrico : 400 / 200 [V]
- Número de porta-herramientas giratorias : 14
- Número de porta-herramientas fijas : 13
- Número de porta-herramientas fijas : 7 Capto C4 + 1 Capto C5
- Mandril de pinzas : 2x HAINBUCH SK65
