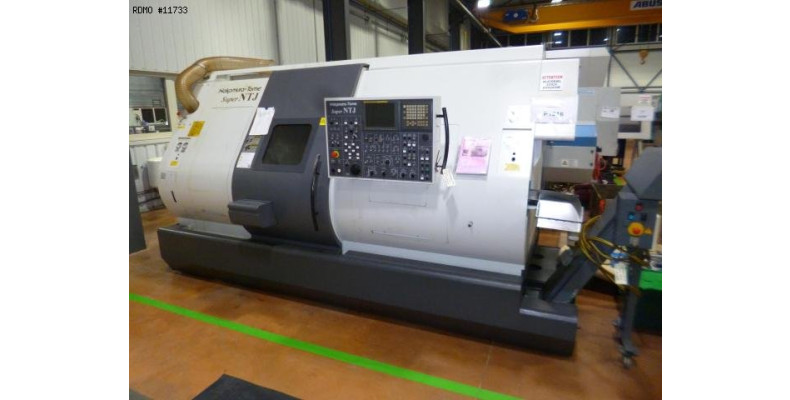

Nakamura SUPER NTJ 9 ejes

- Número de husillos : 2
- Número de ejes : 9
- Número de torretas : 2
HUSILLO PRINCIPAL
- Extremo de husillo : A2-6
- Potencia de husillo : 15 |kW]
- Velocidad del husillo : 4500 [Rev./min]
- Diámetro máximo en barra : 65 [mm]
- Diámetro máximo mecanizable : 190 [mm]
- Precisión de indexación eje C : 0.001 [°]
CONTRA-HUSILLO
- Extremo de husillo : A2-5
- Potencia de husillo : 11 |kW]
- Velocidad del husillo : 5000 [Rev./min]
- Diámetro máximo en barra : 51 [mm]
- Precisión de indexación eje C : 0.001 [°]
- Carrera : 760 [mm]
- Distancia husillo/contra-husillo : 210/970 [mm]
TORRETA SUPERIOR IZQUIERDA
- Número de posiciones : 24
- Número de posiciones motorizadas : 12
- Carrera X/Z : 345/1240 [mm]
- Carrera Y : +/- 45 [mm]
- Velocidad herramientas giratorias : 6000 [Rev./min]
- Potencia herramientas giratorias : 5.5 |kW]
- Carrera eje B : +/- 91 [°]
- Precisión de indexación : 0.001 [°]
- Husillo de fresado
TORRETA INFERIOR DERECHA
- Número de posiciones : 24
- Número de posiciones motorizadas : 12
- Carrera X/Z : 167.5/685 [mm]
- Velocidad herramientas giratorias : 6000 [Rev./min]
- Potencia herramientas giratorias : 5.5 |kW]
ALIMENTACIÓN ELÉCTRICA
- Tensión de alimentación : 400 [V]
DIMENSIONES TOTALES
- Dimensiones en el suelo : 5350X3350 [mm]
- Altura máquina : 2395 [mm]
- Peso de la máquina : 14425 [Kg]
HORAS MÁQUINA
- Horas de trabajo : 29000 [a]

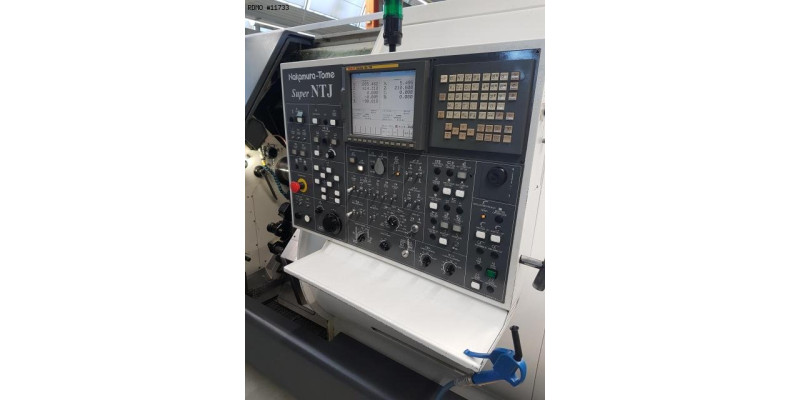

- CNC : Fanuc 18iTB
- Interfaz : Ethernet / RS232
- Lámpara de estado 3 colores
- Recipiente de riego
* con bomba de alta presión : 5/12 [bares]
* con filtración papel
* con grupo frío líquido de corte
- Transportador de virutas
- Palpador herramientas
- Recuperador de piezas
- Cinta transportadora de piezas
- Cambio de sentido : IRCO PROFIMAT 65.8
- Sistema contraincendios *
* NB: sin garantía de funcionamiento.Mandarlo controlar por un organismo calificado del comprador.
- Número de porta-herramientas giratorias : 8
- Número de porta-herramientas fijas : 13
- Mandril de pinzas : 2X Hainbuch Axfix 65
